개요
UFS 컨트롤러
Silicon Motion의 UFS 컨트롤러는 3D NAND를 사용하는 임베디드 UFS, UMCP 및 UFS 카드를 위한 이상적인 솔루션입니다. UFS(Universal Flash Storage)는 JEDEC에 의해 정의된 모바일 애플리케이션을 위한 전기 인터페이스 및 기기를 위한 신세대 표준입니다. UFS는 MIPI M-PHY 인터페이스 및 SCSI 아키텍처 모델(SAM)에 기반한 직렬 링크를 갖추고 있으므로, 고속으로스토리지를 액세스 가능하게 하고, 에너지 효율을 높이며 채택을 용이하게 합니다.
Silicon Motion의 UFS 컨트롤러는 최신 UFS 3.1 표준을 따르고 MIPI M-PHY 4.1및 UniPro 1.8을 완벽하게 지원합니다. 널리 채택된 SMI의 eMMC 컨트롤러를 계승한 SMI의 UFS 컨트롤러는 업계 선두의 NAND 플레시 메이커들이 제조하는 다양한 3D 플래시를 지원하고, 고도로 집적화된 펌웨어 및 하드웨어 컨트롤러 설계를 채택하고, 주력 상품 수준의 성능과 신뢰도 높은 종합 솔루션을 제공합니다.

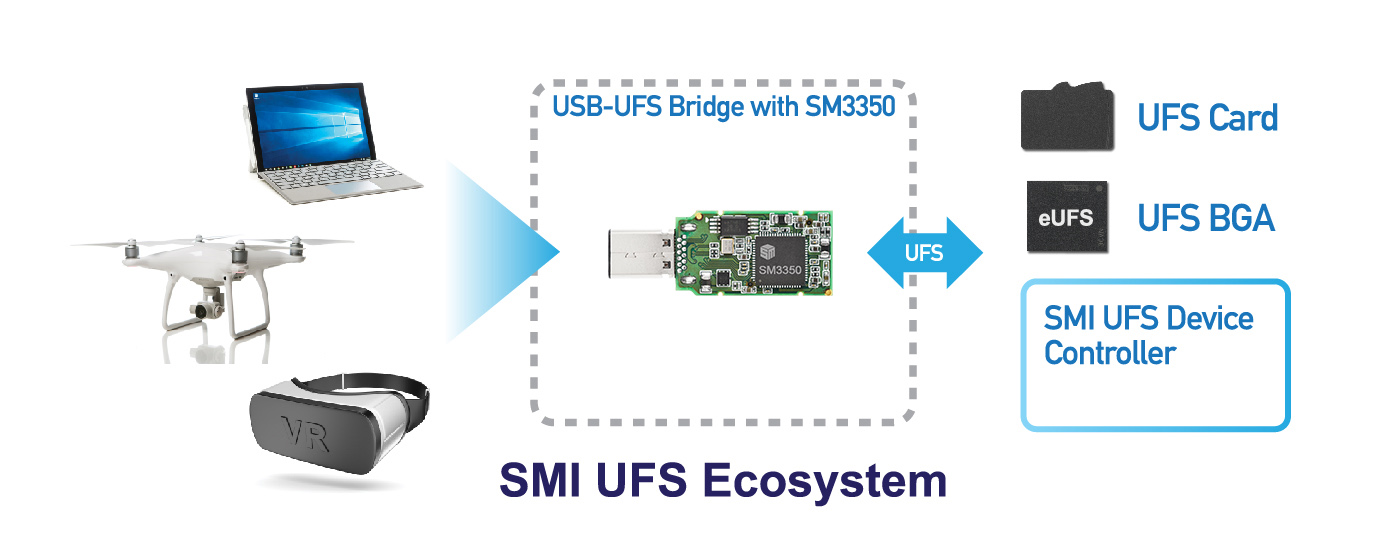

UFS 생태계의 구축을 위해, Silicon Motion은 USB-UFS 브릿지 컨트롤러 솔루션인 SM3350을 공급하고 있습니다.
USB – UFS 브릿지 컨트롤러
Silicon Motion의 USB-UFS 브릿지 컨트롤러는 장치의 USB 포트를 이용하여, UFS 카드 또는 임베디드 UFS를 지원합니다. JEDEC UFS 2.1 표준과 USB 3.1 사양을 준수하는 SM3350은 MIPI M-PHY HS-Gear3(5.8Gbps) 단일 레인과 최대 5Gbps 속도의USB 3.1 초고속을 특징으로 합니다.
Silicon Motion의 USB-UFS 브릿지 컨트롤러는, 최신의 고성능 UFS 장치를 통해 모든 대역폭을 지원하는 고성능 버스 아키텍처를 채택하였습니다. 표준 USB 저장 프로토콜을 사용한 이 컨트롤러는 추가 소프트웨어의 설치 없이도 대부분의 운영 시스템과 호환됩니다. 또한 기존 장비와의 호환성을 위해 SD UHS-I 카드와 eMMC4.5 HS200인터페이스를 지원합니다.
특점
UFS 컨트롤러
- 최신 UFS 3.1 사양 준수 및 MIPI M-PHY 4.1 지원 (최대 HS-Gear 4 / UniPro 1.8)
- NAND 지원: ONFI 3.x / Toggle 2.0
- 성능 부스터에 탁월한 최적화 기능 제공
- 인하우스 M-PHY 설계로 탁월한 전력 소비 효율 구현
- 자체 개발한 3D NAND용 RAID 기술 채택
USB-UFS 브릿지 컨트롤러
- 초고속 USB 3.1 사양 Rev. 1.0
・자체 개발 USB PHY를 이용, 최대 5Gbps의 SS/HS 시그널링 지원
・USB Mass Storage Class BOT (Rev. 1.0) - UFS (Universal Flash Storage) 카드Extension (Ver 1.1)
・UFS 2.1 지원
・자체 개발 MIPI M-PHY 채택 (최대HS-Gear 3 x 1레인, 5.8Gbps) - SD 카드UHS-I (Ultra High Speed Phase I) 인터페이스 지원
- eMMC 4.5 호스트 인터페이스(최대 HS200@8-bit) 지원
선택 가이드
| 파일 | 제품 | 호스트 인터페이스 | MIPI M-PHY 대역 | ECC 지원 | 플래시 지원 | ||||
|---|---|---|---|---|---|---|---|---|---|
|
SM2754 | UFS 3.x | HS-G4 x2 Lane 11.6Gps x2 | Configurable LDPC ECC | ONFI 3.x Toggle 2.0 | ||||
|
SM2752 | UFS 2.1 | HS-G3 X 2 Lanes 5.8 Gbps X2 | Configurable LDPC ECC | ONFI 3.x Toggle 2.0 | ||||
|
SM2750 | UFS 2.1 | HS-G3 X 1 Lane 5.8Gbps | Configurable BCH ECC | ONFI 3.x Toggle 2.0 | ||||
|
SM3350 | Supports UFS 2.1 | HS-G3 X 1 Lane 5.8Gbps | -- | -- |
