개요
USB 디스플레이/도킹 스테이션 SoC 솔루션인 SM768은 USB 인터페이스를 통해 4K UHD 해상도의 다중 디스플레이를 구현합니다. 공유 오피스, 회의실, 강의실 또는 호텔 등에서 USB 디스플레이 도킹 스테이션 어댑터로 사용하기에 이상적입니다.
Silicon Motion의 자체 개발 기술인 InstantView®를 이용, 도킹 스테이션의 사용자는 컴퓨터 화면을 다양한 외부 디스플레이로 즉시 출력할 수 있습니다. SM768 솔루션을 사용한 도킹 스테이션은 고성능 그래픽, 낮은 CPU 로딩 및 저전력이라는 장점을 모두 제공합니다. Silicon Motion의 CAT™ (Content Adaptive Technology 컨텐츠 적용 기술) 압축 기술은 높은 압축률을 제공하면서도, 호스트 컴퓨터의 CPU의 오버헤드를 낮은 수준으로 유지합니다.
Silicon Motion의 SM768을 토대로 한 USB 도킹 스테이션을 제작할 수도 있습니다. SMI는 최종 제품의 설계를 위한 레퍼런스 디자인을 제공하며, 이는 도킹 스테이션 제조사들이 새로운 제품을 개발 및 출시하는 시간을 단축시킬 수 있도록 해줍니다. SM768은 Microsoft Windows, Apple macOS 및 Linux 운영 체제의 모든 최신 버전을 지원하며, Android 및 ChromeOS를 지원합니다.
응용 분야
USB 도킹 스테이션
USB 동글 -
USB 휴대용 모니터 -
비디오 월 -
무선 디스플레이
특점
- CPU: ARM Cortex R5 프로세서
- GPU: 128-bit 2D 그래픽 엔진으로 HW 커서, 비디오 오버레이, 알파 블랜딩 지원
- 시스템 인터페이스: USB 3.0 장치 또는 PCI-E Gen2 x1/x2 레인
- 싱글 칩으로 2x 독립 디스플레이 채널 진원
- CAT (Content Adaptive Technology)를 이용, 적응형 압축 알고리즘을 통한 USB 디스플레이 가속 처리
- 최대 지원 디스플레이 해상도
・4K (3840x2160) @30Hz
・HD(1920x1080) & 2K @60Hz - 디스플레이 모드: 확장(단일/이중), 클론, 가로/세로 모드
- HDCP 지원 HDMI v1.4 트랜스미터(x1) 내장
- 듀얼 CRT 350MHz DAC RGB 출력
- 듀얼 채널LVDS
- 듀얼 채널24-bit RGB/TTL 비디오 출력
- 하드웨어 가속 비디오 디코딩 지원: H.264, MPEG 2/4, MJPEG 등
- 싱글 패키지(MCM) 256MB DDR3 내장 옵션 제공 및 최대 1GB 외장 DDR 지원
- 주변 기기(키보드, 마우스, 네트워크, 저장장치 등) 연결을 위한 4-포트 USB 2.0 호스트 및 허브 제공
- I2S 지원(오디오)
- 듀얼 I2C 및 SPI
- Common IO: GPIO/UART/JTAG
- 카메라 또는 기타 장치의 비디오 입력을 위한 ZV 포트(x2) 제공
- 지원 소프트웨어
・Windows 7/8/10 (서버 포함, 32-bit 및 64-bit)
・macOS X
・Linux OS(Ubuntu, RedHat, SUSE 등)
・Android
・ChromeOS
기술

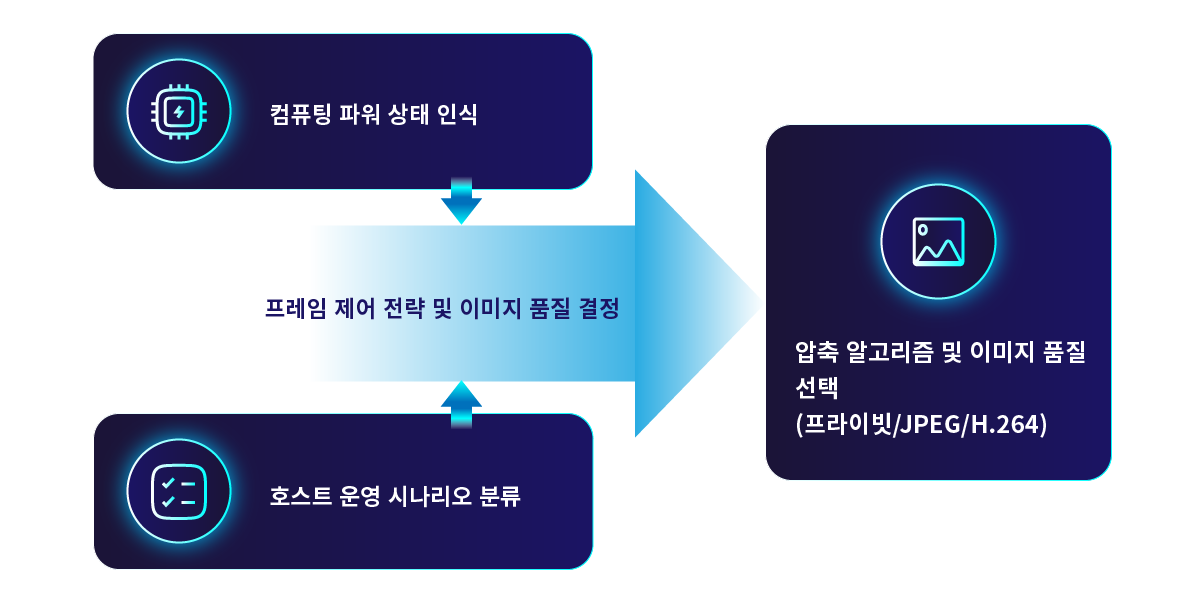

CAT™ (Content Adaptive Technology)
Silicon Motion의 CAT™(Content Adaptive Technology; 컨텐츠 적응 기술)는 다중 이미지/비디오 처리 알고리즘을 사용하여 디스플레이 데이터를 압축하고, 대역폭 사용을 최소화합니다. CAT는 또한 호스트 CPU의 자원 사용을 최소화하여 레이턴시를 낮추면서도 고품질 디스플레이를 구현합니다.
CAT 기술은 압축 작업의 상당량을 하드웨어 가속기로 오프로딩 처리하는 방식으로 더 빠른 작업이 가능하며, 동시에 CPU 부하를 최소화합니다. 이는 SM768 사용하는 CPU 자원을 매우 낮게 유지할 수 있게 해줍니다.
InstantView®
USB 도킹 스테이션의 플러그-앤-플레이 지원
Silicon Motion은 디스플레이 드라이버 없이도 호스트의 컨텐츠를 모든 유형의 디스플레이로 끊임 없이 출력하는 InstantView 소프트웨어 애플리케이션을 개발했습니다.
InstantView 는 호스트 컴퓨터에서 운영되는 애플리케이션으로, 도킹 스테이션이 USB로 연결되면 호스트 컴퓨터에서 자동으로 구동됩니다. InstantView 애플리케이션이 도킹 스테이션과 연결을 마치면, 컴퓨터 화면에 안내 화면이 표시됩니다. 이 화면에 표시된 Connect 버튼을 클릭하면 단일/듀얼 디스플레이 장치에 컴퓨터 화면을 즉시 출력할 수 있습니다. InstantView를 이용한 디스플레이 연결 시 지연이 전혀 없으며, 드라이버나 기타 소프트웨어 설치도 필요 없어, 사용자는 플러그-앤-플레이와 동일한 효과를 누릴 수 있습니다.
InstantView는 디스플레이 장치로의 즉각적인 미러링을 지원하며, 디스플레이 확장 옵션 또한 제공합니다. 디스플레이 확장 옵션 사용 시, InstantView 애플리케이션은 사일런트 설치를 통해 해당 디스플레이의 드라이버를 설치하게 되며, 이를 통해 향상된 듀얼 디스플레이 기능이 사용자에게 제공됩니다. 미러링 및 디스플레이 확장 옵션을 사용할 경우, 디스플레이의 모든 작동은 InstantView의 직관적이고 편리한 사용자 인터페이스를 통해 제어할 수 있으며, 따라서 사용자들은 디스플레이 운영과 관련하여 더 이상 IT 인력의 지원에 의존할 필요가 없습니다. Learn more about InstantView
InstantView 사용자 가이드
InstantView-Windows용 사용자 가이드
InstantView-macOS용 사용자 가이드
다운로드
드라이버
| 드라이버 | 다운로드 |
|---|---|
| SM76x 드라이버 다운로드 |  |
그래픽 소프트웨어 관련 자주 묻는 질문(FAQ)
그래픽 제품과 관련된 질문과 답변을 빠르게 확인하세요!
SMI 그래픽 소프트웨어 FAQ에서는 일반적인 질문과 답변을 제공합니다.
Silicon Motion의 Graphics 어댑터나 도킹 스테이션의 이미지 품질이 노트북 화면이나 연결된 외부 모니터만큼 선명하지 않습니다.
Silicon Motion의 그래픽 소프트웨어 드라이버는 USB 연결을 통해 어댑터로 전송되는 "가상 데스크탑" 이미지를 생성합니다. 이 이미지의 픽셀은 어댑터에 통합된 Silicon Motion 칩에 의해 렌더링됩니다.
이 소프트웨어 드라이버가 전송하는 데이터의 양은 상당하며 따라서 USB 연결을 통해 효율적으로 전송하기 위해서는 데이터를 압축해야만 합니다. 이로 인해 Silicon Motion 그래픽 어댑터나 도킹 스테이션을 사용할 때 일부 이미지가 "선명하게" 나타나지 않을 수 있습니다.
Silicon Motion Graphics 어댑터 또는 도킹 스테이션은 청색광 감소 기능을 지원하나요?
Silicon Motion 그래픽 소프트웨어의 드라이버는 청색광 감소 기능을 지원하지 않습니다. 따라서 f.lux, Night Shift와 같은 기능이 디스플레이에 영향을 미치지 않습니다.
Silicon Motion Graphics 어댑터 또는 도킹 스테이션은 OpenGL을 지원하나요?
Silicon Motion 그래픽 어댑터 또는 도킹 스테이션은 OpenGL을 지원하지 않습니다. 가상 그래픽 어댑터로 작동하므로 호스트 노트북의 CPU와 GPU를 사용하여 이미지를 생성합니다.
주요 스트리밍 웹사이트(Netflix, Amazon Prime Video, Disney+, iTunes, Hulu 등)에서 영상이 나오지 않는 문제(비디오 블랙)를 해결하는 방법.
Google Chrome 사용 시
- Google Chrome의 “설정”을 엽니다.
- ”고급”을 클릭하고 “시스템”을 선택합니다. (역주: 현재 크롬 설정에는 고급 메뉴가 없습니다. 해당 메뉴는 설정 > 시스템에 위치하는 것으로 확인됩니다.
- 가능한 경우 하드웨어 가속 사용"을 비활성화합니다.
- 다시 시작"을 선택하여 새 설정을 활성화합니다.
위의 해결 방법으로 문제가 해결되지 않으면 Silicon Motion Graphics 어댑터 또는 도킹 스테이션의 연결을 분리하고 노트북의 내장 디스플레이 또는 노트북의 비디오 포트를 사용하는 것이 좋습니다.
디스플레이가 불안정하고 임의로 끊어지는 현상이 발생하는데 어떻게 해야 하나요?
해결 방법1:
- 호스트 컴퓨터와 전원 어댑터(연결된 경우)에서 장치를 분리합니다.
- 전원이 방전되도록 최소 1분 동안 플러그를 뽑아 두십시오.
- 드라이버를 제거하거나 응용 프로그램을 제거한 후 호스트 컴퓨터를 재부팅하십시오.
- 드라이버를 설치하거나 응용 프로그램을 열고 호스트 컴퓨터를 재부팅하십시오.
- 장치를 전원 어댑터에 연결한 다음 호스트 컴퓨터에 연결합니다.
참고: 버스로 전원이 공급되는 도킹 스테이션의 경우, 전원 부족 현상을 방지하려면 컴퓨터의 원래 Type-C 전원 어댑터를 도크의 내장 Type-C 전원 공급 포트에 연결하는 것이 좋습니다.
위의 해결 방법으로 문제가 해결되지 않으면 해결 방법 2를 시도해 보는 것이 좋습니다.
해결 방법 2:
- 영상 전송 및 전원 공급 기능이 있는 다른 USB Type-C 데이터 케이블을 사용해 보세요. Thunderbolt 케이블이라면 더 좋습니다.
- 장치를 호스트 컴퓨터의 다른 USB 포트에 연결해 보세요.
- 외부 모니터의 해상도를 1080P로 조정해 보세요.
- 다른 비디오 케이블로 테스트해 보세요.
- 가능하다면 다른 모니터를 사용해 보세요.
macOS InstantView는 "로그인 화면"을 지원하나요?
네, 지원합니다. "로그인 전에 표시" 기능을 활성화하려면 macOS InstantView 아이콘을 마우스 오른쪽 버튼으로 클릭합니다.
macOS InstantView는 회전 기능을 지원하나요?
네. 다음 방법으로 디스플레이를 회전할 수 있습니다.
- macOS Monterey 12 이상이 설치된 Apple M1/2 기반 시스템의 경우에는 macOS InstantView 아이콘을 마우스 오른쪽 버튼으로 클릭하고 "회전"을 선택합니다.
- macOS Big Sur 11 이상이 설치된 Intel 기반 시스템의 경우에는 시스템 설정 디스플레이 회전으로 이동합니다.
macOS InstantView는 클램셸 모드를 지원하나요?
a.) 네. 다음과 같은 조건일 경우 클램셸 모드를 지원합니다.
- macOS Big Sur 11 이상이 설치된 Apple M1/2 기반 시스템.
- macOS Monterey 12 이상이 설치된 Intel 기반 시스템.
b.) 다음 상황에서는 클램셸 모드를 지원하지 않습니다.
- macOS Catalina 10.15 및 Big Sur 11이 설치된 Intel 기반 시스템.
macOS InstantView가 내 화면 녹화를 요청하는 이유는 무엇인가요?
macOS InstantView는 Apple M1/2 칩의 한계를 극복하기 위해 가상 디스플레이를 생성합니다. 실제로는 어떠한 데이터도 기록하거나 보관하지 않습니다. InstantView가 이미지를 생성하는 데 필요한 정보에 액세스하려면 이 권한을 부여해야 합니다.
macOS InstantView에 “USB 디스플레이 장치가 연결되지 않았습니다. 연결 후 다시 시도하세요.”라는 메시지가 표시됩니다.
SMI USB 디스플레이가 호스트 컴퓨터에서 인식되지 않은 경우입니다. 다음 단계를 시도해 보세요.:
- 호스트 컴퓨터와 전원 어댑터(연결된 경우)에서 장치를 분리합니다.
- 장치의 플러그를 뽑은 다음 최소 1분 동안 그대로 두십시오.
- macOS InstantView를 제거하고 호스트 컴퓨터를 재부팅합니다.
- 장치를 전원 어댑터에 연결한 다음 호스트 컴퓨터에 연결합니다.
- “시스템 설정”을 열고 “개인정보 및 보안”을 클릭합니다. “액세서리 연결 허용”을 “항상”으로 설정합니다.
- macOS InstantView를 실행합니다
참고: 버스로 전원이 공급되는 도킹 스테이션의 경우, 전원 부족 현상을 방지하려면 컴퓨터의 원래 Type-C 전원 어댑터를 도크의 내장 Type-C 전원 공급 포트에 연결하는 것이 좋습니다.
위의 해결 방법으로 해결되지 않으면 다음의 조치를 고려해 보세요.
- 영상 전송 및 전원 공급 기능이 있는 다른 USB Type-C 데이터 케이블을 사용하세요.
- 장치를 호스트 컴퓨터의 다른 USB 포트에 연결하세요. SMI USB 디스플레이가 호스트 컴퓨터에서 인식되면 USB 장치 트리에 표시됩니다.
위의 모든 조치를 수행해도 문제가 해결되지 않으면 하드웨어 문제일 가능성이 높습니다. 이 경우, 장치 공급업체에 문의하시기 바랍니다.
macOS InstantView.app”이 손상되어 열리지 않을 경우 해결 방법은 무엇인가요?
a.) 최신 macOS InstantView를 다운로드하세요.
에서 최신 버전(macOS InstantView(R12 이상)을 다운로드합니다. https://www.siliconmotion.com/downloads/ .업데이트된 macOS InstantView는 MacOS Ventura 13.0과 호환됩니다.
b.) 시스템 설정을 변경합니다.
권한을 부여하려면 비밀번호를 입력합니다.
- “macOS InstantVIew.app”을 실행합니다. 아래와 같은 안내창이 나타나면 “취소”를 클릭합니다.
- “시스템 설정”을 열고 “개인정보 및 보안”을 클릭한 다음 “어쨌든 열기”를 클릭합니다.
- 그런 다음 “열기”를 클릭하면 “macOS InstantVIew.app”이 실행됩니다. 소프트웨어를 다시 열어도 프롬프트 상자가 나타나지 않습니다.
위에 제시된 정보로도 문제가 해결되지 않으면 여기로 연락-Silicon Motion.하여 Silicon Motion에 직접 문의하시기 바랍니다. “제품군(Product Line)” 메뉴에서 "기타(Others)"를 선택한 다음 "그래픽 Soc/GPU(Graphics Soc/GPU)"를 선택합니다. 도움과 지원이 필요하시면 언제든 알려주십시오.
선택 가이드
| 파일 | 제품 | 호스트버스 | 그래픽 엔진 | 해상도 | 내장형 메모리 | 외장 메모리 |
|---|---|---|---|---|---|---|
| SM769 | USB 3.0 | 2D | 3840 x 2160 (max) | 256MB (option) | - | |
| SM768 | USB 3.0 PCIe 2.0 x1 or x2 | 2D | 3840 x 2160 (max) | 256MB (option) | 1 GB DDR2/3 (max) |
