개요
Silicon Motion은 소비자 및 산업/임베디드 애플리케이션을 위한 가장 광범위한 성능, 비용 및 폼 팩터 클라이언트 SSD 턴키 솔루션을 제공합니다.
저희 고객의 SSD 컨트롤러는 모든 주요 NAND 플래시 제조업체의 최신 3D NAND를 사용하는 SATA 3-PCIe/NVMe SSD에 포함되며 완전한 SSD 컨트롤러 펌웨어 제품군과 함께 제공되므로 고객이 새로운 SSD 제품을 시장에 신속하게 출시할 수 있습니다.
최신 컨트롤러 제품군은 저전력 소비, 고급 오류 수정, 데이터 경로 및 EMI 보호에서 진정한 Gen4 성능에 최적화된 PCIe Gen4 기술과 혁신적인 하드웨어 기능으로 처음부터 설계되었습니다.
Silicon Motion의 Gen4 SSD 컨트롤러는 데이터 보안 및 전원 관리에 대한 OEM 요구 사항을 충족하면서 업계 최고의 성능을 제공합니다. 당사의 Gen4 SSD 컨트롤러는 엄격한 OEM 사양을 위해 설계되었으며 전력 소비를 낮추면서 최고의 성능을 제공합니다. 그리고 혁신적인 하드웨어는 성능 저하 없이 HMB(Host Memory Buffer) 기술을 특징으로 합니다.
데이터 보안을 위해 Gen4 컨트롤러는 AES128/256 암호화로 우수하고 정확한 데이터를 제공하고, TCG OPAL 2.0을 준수합니다. 또한 FW 인증을 위한 eFuse를 사용한 Secure Boot 기능이 있습니다.
NAND 특성에 대한 포괄적인 지식, 유연한 ASIC/펌웨어 설계 기능, 성능 최적화된 LDPC 엔진(RAID 포함)이 포함된 독점 NANDXtend® ECC 기술은 최신 및 차세대 3D NAND의 오류 수정 기능을 극대화합니다.
실리콘모션은 PC OEM을 통해 새로운 시대를 열었습니다.
- PCIe Gen4 x4
- NVMe 2.0
- 듀얼코어 ARM R8 CPU
- 4개의 NAND채널 @3,200 MT/s
- 호스트 메모리 버퍼(HMB) 지원
- PS3 <15mW
- PS4 (L1.2) <1.6mW
- TSMC 12nm 공정 기술
- 7x11mm 패키지의 순수 디램리스 ASIC 설계
- FW 인증을 위한 eFuse를 사용한 보안 부팅
- AES 128/256 암호화 내장
- TCG Opal 2.0 호환
- HMB 데이터 경로 보호
- SRAM ECC & CRC32
- 8세대 NANDXtend® 4KB LDPC 엔진

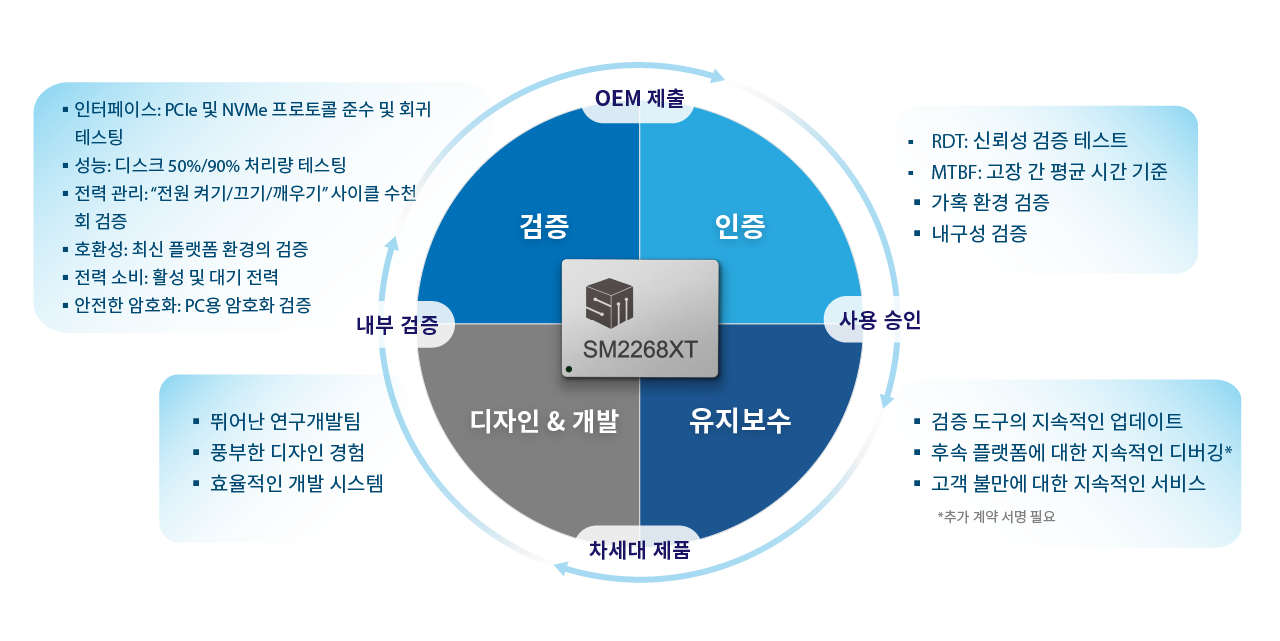

PC OEM SSD Product Verification Process

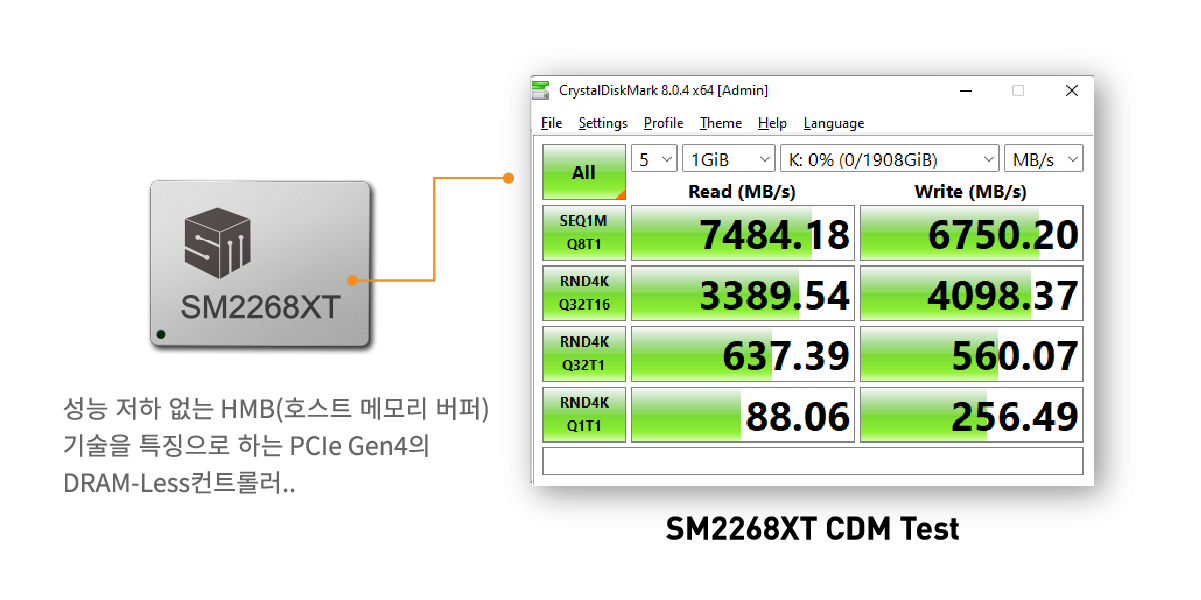

SM2268XT - 3,200MT/S NAND IO 속도를 지원하는 최초의 컨트롤러
SM2268XT PCIe Gen4 DRAM-Less SSD 컨트롤러,
노트북 PC의 성능 및 전력 소비 최적화

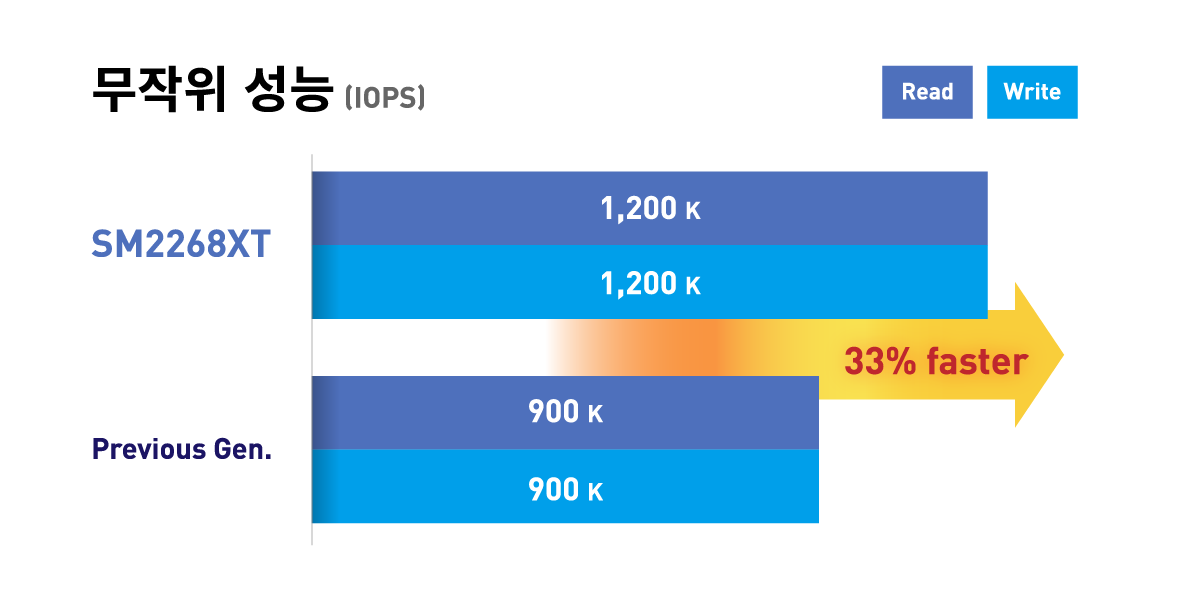

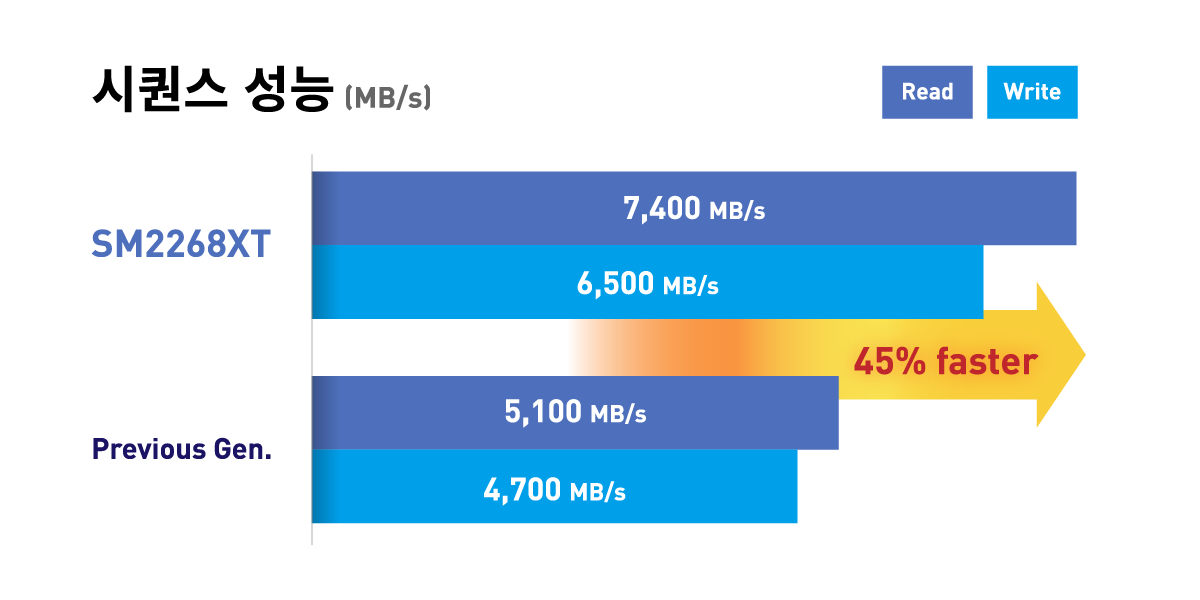

최대 7 GB/s 시퀀스를 읽습니다.
최대 6 GB/s 시퀀스를 작성합니다.
Compliance with Intel Athena Project
For more about Silicon Motion's videos, please link to SMI's Youtube Channel.
특징
- 4중/8중 채널 플래시 인터페이스를 탑재한 고성능 플래시 메모리 컨트롤러
- PCIe Gen4 x4 NVMe 1.4, Gen3 x4 NVMe 1.3와 SATA 6Gb/s규격을 지원
- 초저 전력 소비
- End to End 데이터 패스 보호
- 자사 개발된NANDXtend® 오류 정정 및 데이터 보호 기술
- DRAM ECC 및 SRAM ECC
- AES 256, 신뢰할 수 있는 컴퓨팅 그룹(TCG, Trusted Computing Group), 또는 오팔 풀드라이브 암호화 준수를 포함한 최신 보안 프로토콜
- 제품 수명 주기를 연장하는 Global Wear Leveling
- 유연한 플래시 메모리 구성
- 향상된 ESD 설계
- 내장형 전압 감시 회로
- 상업용 및 산업용 지원 가능
기술
8 세대NANDXtend®ECC기술
3D NAND를 위한 좀더 안정적이고 효율적인 절전 ECC 기술
NANDXtend®는 3D NAND SSD의 설계 요구 사항을 충족시키기 위해 Silicon Motion에서 독점 개발한 앞선 펌웨어 기술입니다. NANDXtend®의 3단계 오류 정정 알고리즘은 LDPC(저밀도 패리티 체크), RAID 데이터 복구 정정 기술과 결합되어 병렬 복호화가 가능하고 정밀하면서 고속으로 오류를 정정 할 수 있습니다. 이 두가지 기술은 3D NAND 의 P/E 사이클을 향상시켜 SSD 수명을 늘리고 데이터 무결성을 보장합니다.
차세대 NANDXtend® 는 4KB LDPC 엔진과 함께 고급 펌웨어 알고리즘을 포함하고 있어서 더 높은 전력 효율, 디코딩 효율 및 교정 능력을 제공하여 일관된 데이터 처리량을 유지하고, 더 나은 사용자 경험뿐 아니라 오류 비트를 처리하여 NAND 플래시의 제품 수명을 늘립니다.

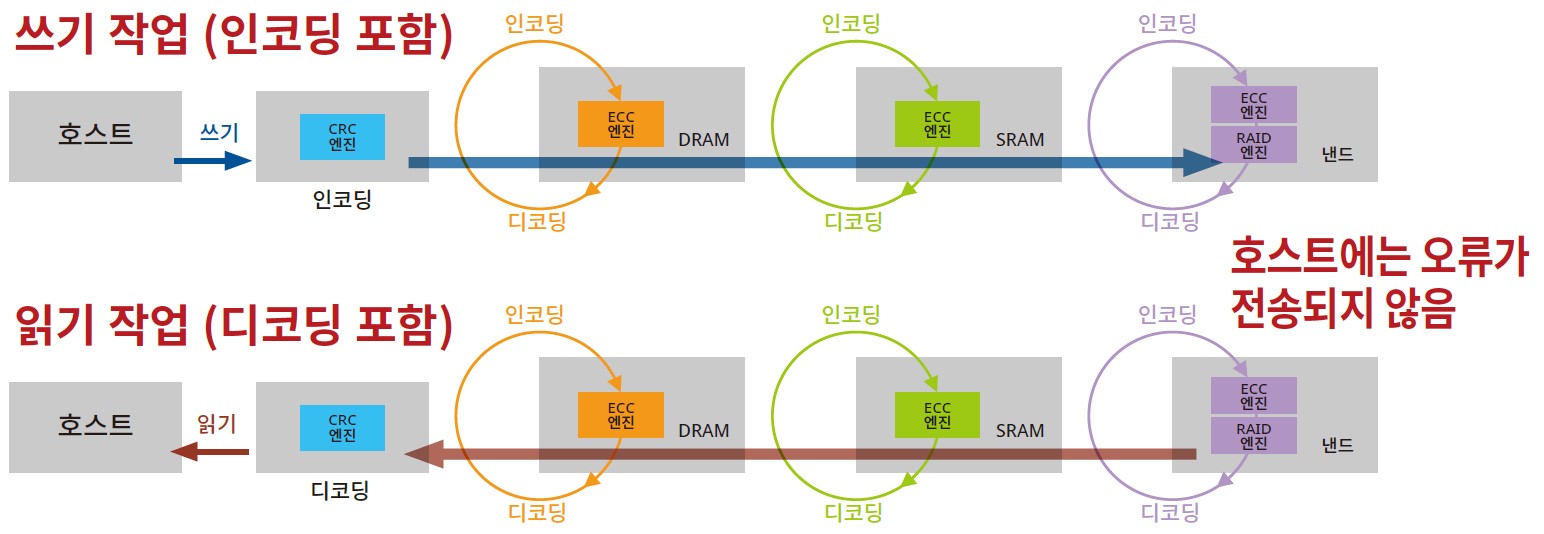

End to End 데이터 패스 보호
Silicon Motion의 SSD 컨트롤러 솔루션는 복구 엔진을 통한 완전한 데이터 에러 검출 기능을 포함하고 있으므로, 전체 Host-to-NAND-to-Host 데이터 패스에서 향상된 데이터 무결성을 제공합니다. 데이터 복구 알고리즘은 하드웨어 (즉 ASIC) 에러, 펌웨어 에러, SRAM, DRAM, 혹은 NAND에서 발생하는 메모리 에러를 포함하여, SSD 데이터 패스에서 발생하는 여러 가지 오류를 효과적으로 검출할 수 있습니다.
선택 가이드
| 파일 | 제품 | 호스트 표준 | 플래시 인터페이스 | ECC 지원 | 전압 지원 | DRAM | TCG/AES | 패키지 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM2268XT | PCIe Gen4 x4 NVMe 2.0 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
|||||
|
SM2269XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||
|
SM2261XT | PCIe Gen3 x2 NVMe 1.3 |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP221L (9 mm x 6.7mm) |
||||
|
SM2264 | PCIe Gen4 x4 NVMe 1.4 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA841 (15 x 15mm) |
||||
|
SM2267 | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA484 (12 x 12mm) |
||||
|
SM2267XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (11 x 7.7mm) |
||||
|
SM2262EN | PCIe Gen3 x4 NVMe 1.3 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA472 (18 x 16mm) |
||||
|
SM2263EN | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2263XT | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2259XT2 | SATA 6Gb/s (Revision 3.1) |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA (8x8 mm) |
||||
|
SM2246EN | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2246XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | -- | -- | TFBGA144 (9 x 9mm) |
