简介
慧荣科技提供一系列专为消费性与工业／嵌入式应用设计的SSD 主控芯片Turnkey解决方案，满足客户对性能、成本及外型规格的多样化需求。
我们的消费性 SSD 主控芯片从 SATA 3 到 PCIe/NVMe SSD，支持所有主流 NAND 闪存制造商的最新 3D NAND，提供完整的 SSD 主控芯片固件套件，可确保客户的 SSD 新产品快速上市。
最新款 SSD 主控芯片解决方案采用 PCIe 4.0 NVMe 1.4 规范，完美展现Gen4的超高性能和低功耗特性，结合慧荣独有的错误码纠正 (ECC) 技术、数据路径和 EMI 保护，提供完整、稳定的数据保护，满足存储设备所需的高效稳定需求。
慧荣科技的Gen4 SSD 主控芯片提供领先业界的稳定持续存取性能，同时满足OEM 厂商对数据安全和电源管理的要求。此主控芯片采用更新的系统架构、主机内存缓冲器(HMB)技术，可提供高性能并降低功耗，目前已通过大多数PC领导品牌的认证。
对于数据安全性，Gen4 主控芯片通过 AES128/256 加密技术提供卓越的数据完整性，并且符合 TCG OPAL 2.0 标准。此外，还具备用于软件身份验证的eFuse安全启动功能，为OEM 厂商提供严谨的数据保护。
憑凭借我们对 NAND 特性的深入了解，弹性的ASIC／FW设计能力、慧荣科技独有的 NANDXtend® ECC 技术以及最新高性能LDPC和RAID功能，为最新一代的 3D NAND 提供极佳的错误纠错能力。

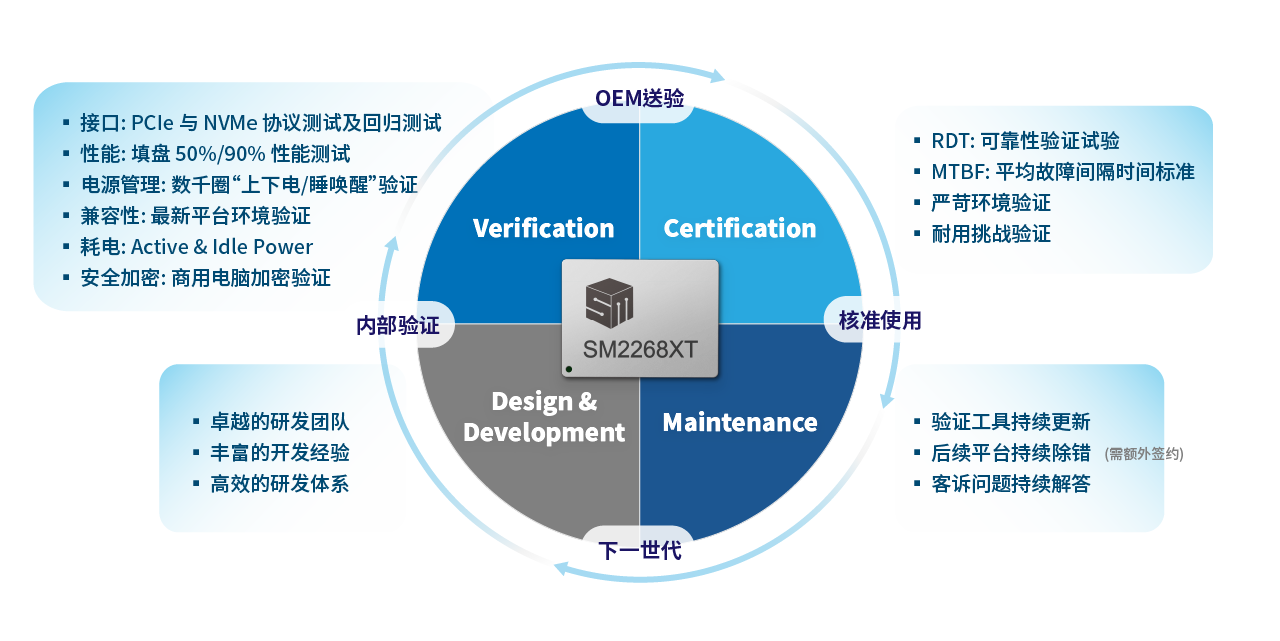

慧荣科技引领 PC OEM 进入新时代
- PCIe Gen4 x4
- NVMe 1.4
- 双核 ARM R8 CPU
- 4 NAND 通道 @1,600 MT/s
- 支持主机内存缓冲器(HMB)
- PS3 <15mW
- PS4 (L1.2) <1.6mW
- TSMC 12nm 制程技术
- 采用7x11mm封装的 DRAM-less ASIC 设计
- 启用软件身份验证的eFuse安全启动功能
- 内建 AES 128/256 加密
- TCG Opal 2.0 规范
- 数据路径保护
- SRAM ECC & CRC32
- 7th NANDXtend® 4KB LDPC Engine
SM2269XT PCIe Gen4 DRAM-less SSD 主控芯片
为PC提供绝佳的性能和低功耗
5,100 MB/s 连续读取
4,700 MB/s 连续写入
特点
- 拥有4-CH/8-CH传输的高性能闪存主控芯片
- 支持PCIe Gen4 x4 NVMe 1.4, PCIe Gen3 x4 NVMe 1.3与SATA 6Gb/s规格
- 超低功耗设计
- 端对端数据路径保护
- 独有的 NANDXtend® ECC（纠错编码）引擎技术
- DRAM ECC 及 SRAM ECC
- 支持最先进的安全协议，包含AES 256、TCG 及Opal Full-Drive 加密机制
- 全区均匀抹除(Global Wear Leveling)技术能有效延长固态硬盘使用寿命
- 弹性的闪存组态设定
- 强化ESD设计
- 内部电压侦测电路系统
- 同步满足商规及工规产品需求
技术
第七代NANDXtend®ECC技术
为3D NAND提供更具可靠性、高性能及低功耗的ECC技术
新一代NANDXtend®是慧荣科技专为3D NAND SSD产品的需求设计，所独家开发的先进固件技术。NANDXtend®三维解错修正机制，结合了LDPC（低密度奇偶修正码）及RAID Data Recover修正技术，能高速平行译码并且精准修正错误。此項技術大幅强化3D NAND的P/E Cycle，为SSD产品带来更长的使用寿命及稳定度，满足客户设计出最佳市场口碑的SSD产品。
新一代 NANDXtend®包括搭载高级软件算法的 4KB LDPC 引擎，提供更高功率效率、解码效率与纠错能力，以保持整个数据的一致性。并且甚至在错误位随着 NAND 闪存产品生命周期增加时，都能提供更优异的用户体验。
端对端数据路径保护
SMI 的 SSD主控芯片将全面的数据错误检测与恢复引擎结合在一起，为整个“主机至 NAND 至主机”数据路径提供更强的数据完整性。数据恢复算法可有效检测 SSD 数据路径中的任何错误，包括 SRAM、DRAM 或 NAND 中出现的硬件（如 ASIC）错误、固件错误和内存错误。
选购指南
| 文件 | 产品 | 装置标准 | 闪存界面 | ECC 支持 | 电压 | DRAM | TCG/AES | 封裝 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SM2269XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||
|
SM2261XT | PCIe Gen3 x2 NVMe 1.3 |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP221L (9 mm x 6.7mm) |
||||
|
SM2264 | PCIe Gen4 x4 NVMe 1.4 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA841 (15 x 15mm) |
||||
|
SM2267 | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA484 (12 x 12mm) |
||||
|
SM2267XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (11 x 7.7mm) |
||||
|
SM2262EN | PCIe Gen3 x4 NVMe 1.3 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA472 (18 x 16mm) |
||||
|
SM2263EN | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2263XT | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2259 | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2259XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA144 (9 x 9mm) |
||||
|
SM2258 | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable LDPC ECC | 3.3V/1.8V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2258XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable LDPC ECC | 3.3V/1.8V | -- | -- | TFBGA144 (9 x 9mm) |
||||
|
SM2246EN | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||
|
SM2246XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | -- | -- | TFBGA144 (9 x 9mm) |
