简介

慧荣科技的 SM768 USB 显示/扩展坞解决方案可通过 USB 接口让多台显示器以 4K 超高清显示。目标应用包括在USB 显示扩充座转接器、USB外接屏幕、电视墙、无线显示。

SM768 的 USB 扩展坞解决方案,结合高图形性能以及低功耗,搭载 CAT™(内容自适应技术)压缩技术提供高压缩率,同时对主机 CPU 降低处理负载。慧荣科技全新开发的独家技术 InstantView®,可让拓展坞的用户可以立即将计算机屏幕镜像到任何外接显示器,而无需安装显示驱动程序。

慧荣科技采用 SM768 的 USB扩展坞解决方案现已上市并且兼容于所有最新版 Microsoft Windows、Apple macOS 和 Linux 操作系统、Android 和 ChromeOS。慧荣科技同时提供参考设计套件,做为终端产品设计的简单设计方案,有助于扩展坞制造商缩减开发时间,并缩短新产品设计的上市日程。

应用

想看更多慧荣科技的视频,请点 慧荣科技B站。

特点

  • CPU:ARM Cortex R5 处理器
  • GPU:128 位 2D 图形引擎支持硬件指针、视频覆盖和 Alpha 混合
  • 系统接口:USB 3.0 设备或 PCI-E Gen2 x1/x2 通道
  • 单芯片中 2x 独立显示通道
  • CAT(内容自适应技术)可通过自适应压缩算法加速 USB 显示
  • 显示分辨率高达
    ・4K (3840x2160) @30Hz
    ・HD(1920x1080) 和 2K @60Hz
  • 显示模式:扩展桌面单/双视图、克隆、纵向/横向模式
  • HDCP内建 1x HDMI v1.4 输出并支持 HDCP
  • 双 CRT 350MHz DAC RGB 输出
  • 双通道 LVDS
  • 双 24 位数字 RGB/TTL 视频输出
  • 硬件加速视频解码器:H.264、MPEG 2/4、MJPEG 等
  • 单一封装中嵌入式 256MB DDR3 的选项 (MCM)。支持最高 1GB 的外部 DDR
  • 为外设集成 4 端口 USB 2.0 主机和集线器:键盘/鼠标/网络/存储设备
  • 支持 I2S 音频
  • 双 I2C 和 SPI
  • 通用 IO:GPIO/UART/JTAG
  • 两个 ZV 端口以捕捉从相机或其他设备传入的视频
  • 软件支持
    ・Windows 7/8/10 和服务器,32 位和 64 位
    ・macOS X
    ・Linux OS(Ubuntu、RedHat、SUSE 等)
    ・Android
    ・ChromeOS

技术

CAT™(内容自我调整技术)

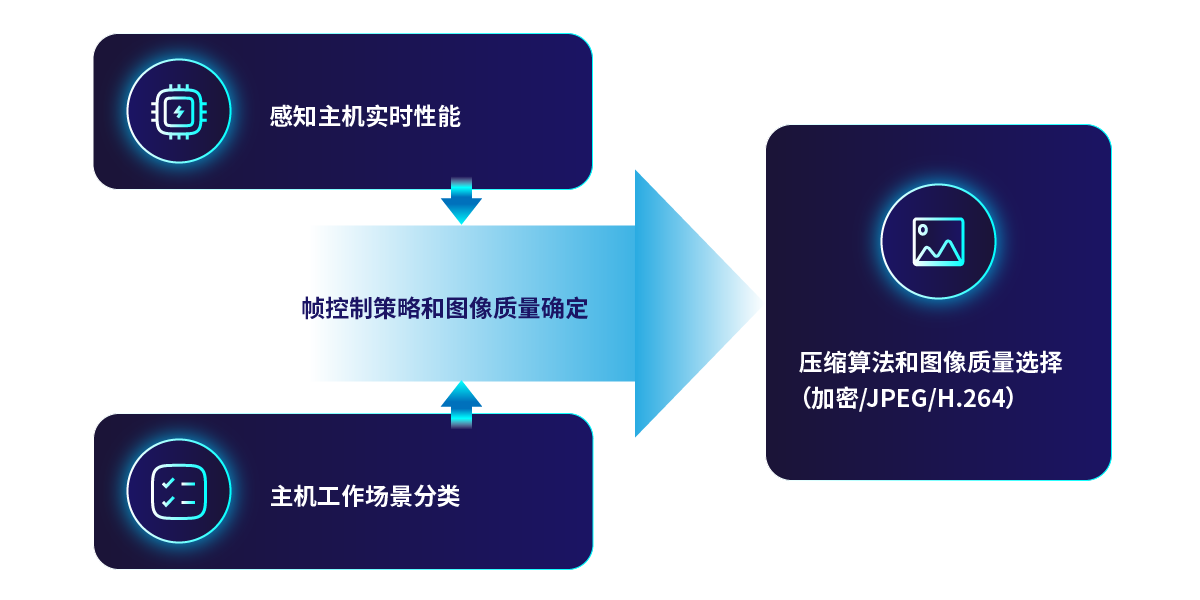

慧荣科技的 CAT™(内容自适应技术)采用多重影像 / 视讯处理算法压缩显示内容来降低所需的带宽。同时,CAT 以最低的 CPU 使用量来达成低延迟和高画质显示。

CAT 技术将大部分压缩工作卸除至硬件加速器,不但加快执行速度,而且对 CPU 所施加的负载也比较少。相较于竞争对手产品,慧荣科技CAT技术的负载减少40%至70%

InstantView®

为USB扩充基座提供即插即用的显示器镜像放映

慧荣科技开发出全新的 InstantView 软件应用程序,可以确实设定在任何显示器上观看的主机内容,完全不需要显示芯片驱动程序。

Instantview Logo
Instantview Screen

InstantView 软件支持显示器实时画面镜像。该软件也支持「延伸显示」选项。透过 InstantView 软件以无讯息的方式安装相关的显示器驱动程序,使用者即可使用增强的双显示功能。无论用户是选择镜像显示还是选择「延伸显示」选项,整个显示操作都是透过直觉式人性化 InstantView 用户接口进行控制。如此便不需要 IT 支持人员进行任何介入。

InstantView® 软件是在主机上执行的应用程序,当有新版本可用时,InstantView® 会自动更新,也会一并更新USB 显示扩充座上的韧体,以保持您的装置始终在最佳状态下运作。了解更多有关InstantView®

InstantView 使用手册

InstantView 使用手册 - Windows
InstantView 使用手册 - macOS

图形软件 FAQ

为您的图形产品问题找到答案!

SMI图形软件 FAQ 主要提供常见问题的解答

若上述信息无法解决您的问题,请直接透过联络我们。点选「其他」,然后从「产品」下拉选单选取「图形显示SoC/GPU」。我们将在此协助您并提供必要支持。

Unleash the Power of USB 4K Display Docking
更多

选购指南

文件 产品 Host Bus 绘图引擎 分辨率 嵌入式内存 外接内存
SM769 USB 3.0 2D 3840 x 2160 (max) 256MB (option) -
SM768 USB 3.0 PCIe 2.0 x1 or x2 2D 3840 x 2160 (max) 256MB (option) 1 GB DDR2/3 (max)
