簡介

慧榮科技 SM768 USB 顯示SoC解決方案透過 USB 介面達成多螢幕 4K 超高畫質。目標應用包含 USB 顯示擴充座轉接器、USB外接螢幕、電視牆、無線顯示。

SM768 的 USB 擴充座解決方案,結合高繪圖效能以及低功耗,搭載 CAT™(內容自我調整技術)壓縮技術提供高壓縮率,同時對主機 CPU 降低處理負載。慧榮科技全新開發的獨家技術 InstantView®,擴充座的使用者可以立即將電腦畫面鏡像到任何外接顯示器,完全不需要安裝顯示器驅動程式。

慧榮科技採用 SM768 的 USB 擴充座解決方案現已上市並且相容於所有最新版 Microsoft Windows、Apple macOS 和 Linux 作業系統、Android 和 ChromeOS。慧榮科技同時提供參考設計套件做為終端產品設計的簡單設計方案,有助於擴充座製造商縮減開發時間,並縮短新產品設計的上市時程。

應用

想看更多 Silicon Motion的影片,請點 SMI的Youtube頻道

特色

  • CPU:ARM Cortex R5 處理器
  • GPU:128 位元 2D 繪圖引擎支援 HW 遊標、視訊重疊和 Alpha混合
  • 系統介面:USB 3.0 裝置或 PCI-E Gen2 x1/x2 通道
  • 單晶片 2x 獨立顯示器頻道
  • 內容自我調適技術 (CAT) 透過顯示內容壓縮, 加速 USB 顯示
  • 顯示解析度高達
    ・4K (3840x2160) @30Hz
    ・HD(1920x1080) & 2K/全高畫質 @60Hz
  • 顯示模式:擴充桌面單一及雙重檢視、複製、直向/橫向模式
  • 內建 1x HDMI v1.4 輸出並支援 HDCP
  • 雙 CRT 350MHz DAC RGB 輸出
  • 雙LVDS通道
  • 雙 24 位元數位影像介面,連接RGB/TTL視訊輸出
  • 硬體加速影像解碼器:H.264、MPEG 2/4、MJPEG 等
  • 提供於單一封裝 (MCM) 嵌入 256MB DDR3 的選項。支援外接 DDR 最高可達 1GB
  • USB 2.0集線器的4個連接埠可連接周邊設備:鍵盤/滑鼠/網路/儲存裝置
  • 支援音訊功能的 I2S
  • 雙 I2C 及 SPI
  • 通用輸入/輸出:GPIO/UART/JTAG
  • 兩個 ZV 埠從相機或其他設備擷取傳入的視訊
  • 軟體支援
    ・Windows 7/8/10 與伺服器(32 位元和 64 位元)
    ・macOS X
    ・Linux 作業系統(Ubuntu、RedHat、SUSE 等)
    ・Android
    ・ChromeOS

技術

CAT™(內容自我調整技術)

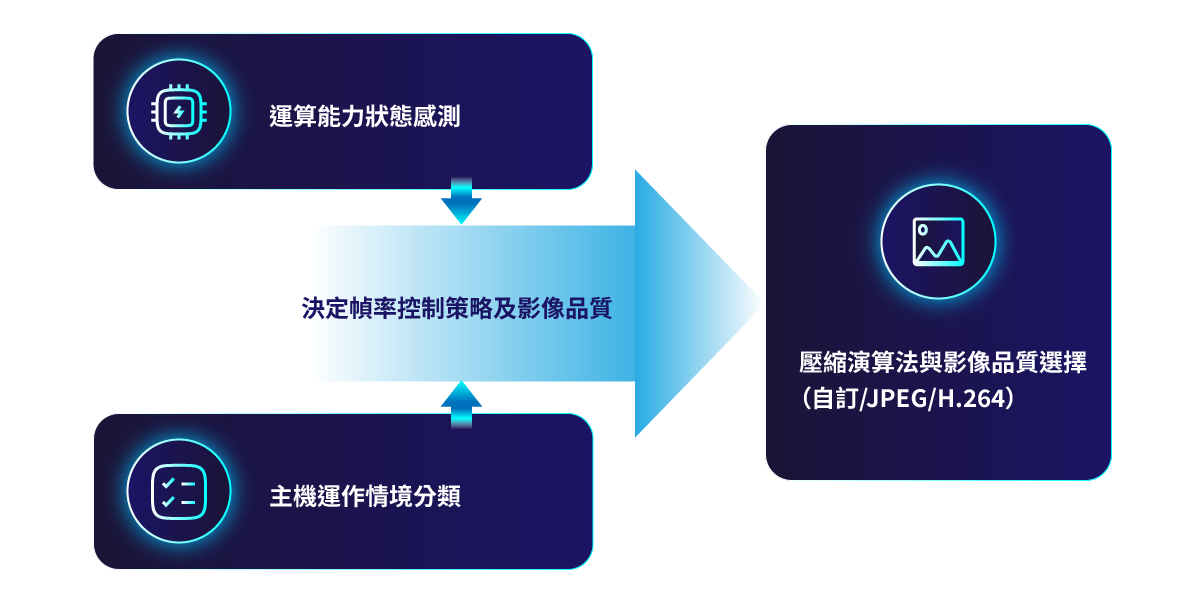

慧榮科技的 CAT™(內容自我調整技術)採用多重影像 / 視訊處理演算法壓縮顯示內容來降低所需的頻寬。同時,CAT 以最低的 CPU 使用量來達成低延遲和高畫質顯示。

CAT 技術將大部分壓縮工作卸載至硬體加速器,不但加快執行速度,而且對 CPU 所施加的負載也比較少。相較於競爭對手產品,慧榮科技CAT技術的負載減少40%至70%

InstantView®

為USB擴充基座提供隨插即用的顯示器鏡像放映

慧榮科技開發出全新的 InstantView 軟體應用程式,可以確實設定在任何顯示器上觀看的主機內容,完全不需要顯示晶片驅動程式。

Instantview Logo
Instantview Screen

InstantView 軟體支援顯示器即時畫面鏡像。該軟體也支援「延伸顯示」選項。透過 InstantView 軟體以無訊息的方式安裝相關的顯示器驅動程式,使用者即可使用增強的雙顯示功能。無論使用者是選擇鏡像顯示還是選擇「延伸顯示」選項,整個顯示操作都是透過直覺式人性化 InstantView 使用者介面進行控制。如此便不需要 IT 支援人員進行任何介入。

InstantView® 軟體是在主機上執行的應用程式,當有新版本可用時,InstantView® 會自動更新,也會一併更新USB 顯示擴充座上的韌體,以保持您的裝置始終在最佳狀態下運作。了解更多有關InstantView®

InstantView 使用指南

InstantView 使用指南 - Windows
InstantView 使用指南 - macOS

下載

型錄

文件 下載
SM769 Download
SM768 Download

驅動程式

驅動程式 下載
SM76x 驅動程式 Download

繪圖軟體 FAQ

為您的繪圖產品問題快速找到解答!

SMI 繪圖軟體 FAQ 主要提供常見問題的解答

若上述資訊無法解決您的問題,請直接透過聯絡我們與我們聯繫。點選「其他」,然後從「產品」下拉選單選取「圖形顯示SoC/GPU」。我們將在此協助您並提供必要支援。

Unleash the Power of USB 4K Display Docking
更多

選購指南

檔案 產品 Host Bus 繪圖引擎 解析度 內建記憶體 外接記憶體
SM769 USB 3.0 2D 3840 x 2160 (max) 256MB (option) -
SM768 USB 3.0 PCIe 2.0 x1 or x2 2D 3840 x 2160 (max) 256MB (option) 1 GB DDR2/3 (max)
