簡介
慧榮科技提供一系列專為消費級與工業／嵌入式應用設計的SSD 控制晶片Turnkey解決方案，滿足客戶對效能、成本及外型規格的多樣化需求。
我們的消費級 SSD 控制晶片從 SATA 3 到 PCIe/NVMe SSD，支援所有主流 NAND 快閃記憶體製造商的最新 3D NAND，提供完整的 SSD 控制晶片韌體套件，可確保客戶的 SSD 新產品快速上市。
最新款 SSD 控制晶片解決方案符合 PCIe 4.0 規範，完美展現Gen4的超高效能和低功耗特性，結合慧榮獨家的錯誤碼修正 (ECC) 技術、資料路徑和 EMI 保護，提供完整、穩定的資料保護，滿足儲存設備所需的高效穩定需求。
Silicon Motion 的 Gen4 SSD 控制晶片提供領先業界的穩定持續存取效能，同時滿足OEM 廠商對資料安全和電源管理的要求。此控制晶片採用更新的系統架構、主機記憶體緩衝器(HMB)技術，可提供高效能並降低功耗，已通過大多數筆記型電腦領導品牌的認證。
對於資料安全性，Gen4 控制晶片通過 AES128/256 加密提供卓越的資料完整性，並且符合 TCG OPAL 2.0 標準。此外，還具備用於軟體身份驗證的eFuse安全啟動功能，為OEM 廠商提供嚴謹的資料保護。
憑藉我們對 NAND 特性的深入瞭解，彈性的ASIC／FW設計能力、慧榮科技獨有的 NANDXtend® ECC 技術以及最新高效能LDPC和RAID功能，為最新一代的 3D NAND 提供極佳的錯誤校正能力。
Silicon Motion 引領 PC OEM 進入新時代
- PCIe Gen4 x4
- NVMe 2.0
- 雙核 ARM R8 CPU
- 4 NAND 通道 @3,200 MT/s
- 支援主機記憶體緩衝器(HMB)
- PS3 <15mW
- PS4 (L1.2) <1.6mW
- TSMC 12nm 製程技術
- 採用7x11mm封裝的 DRAM-less ASIC 設計
- 啟用軟體身份驗證的eFuse安全啟動功能
- 內建 AES 128/256 加密
- TCG Opal 2.0 規範
- 資料路徑保護
- SRAM ECC & CRC32
- 8th NANDXtend® 4KB LDPC Engine

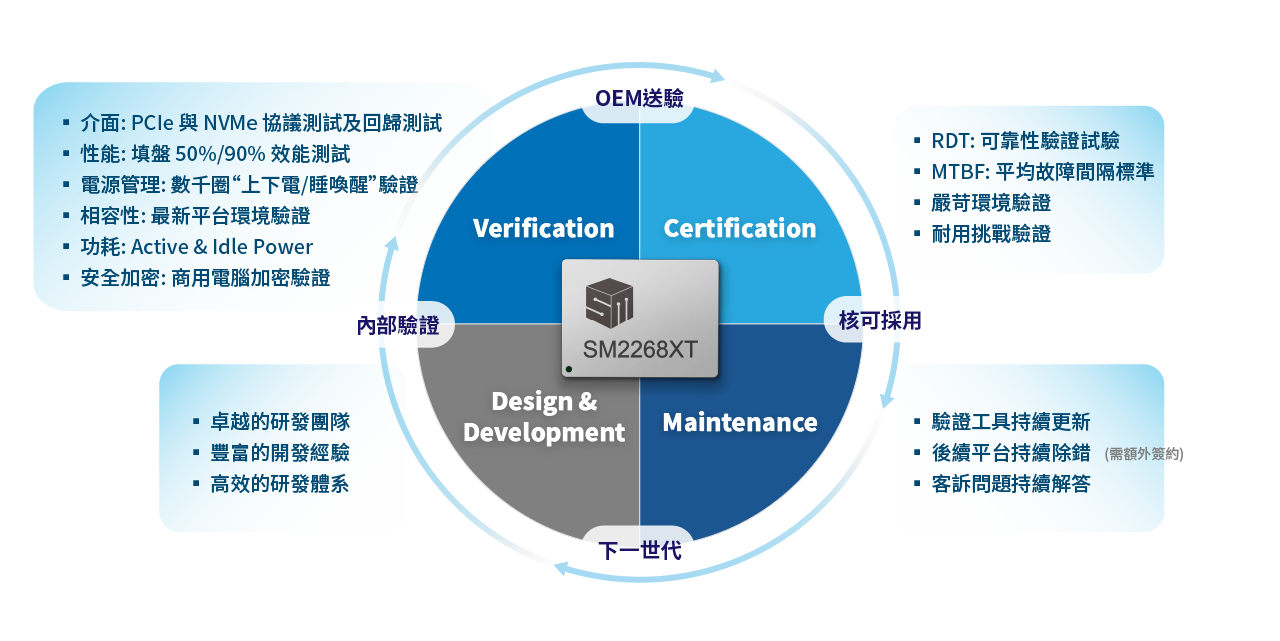

PC OEM SSD產品驗證流程

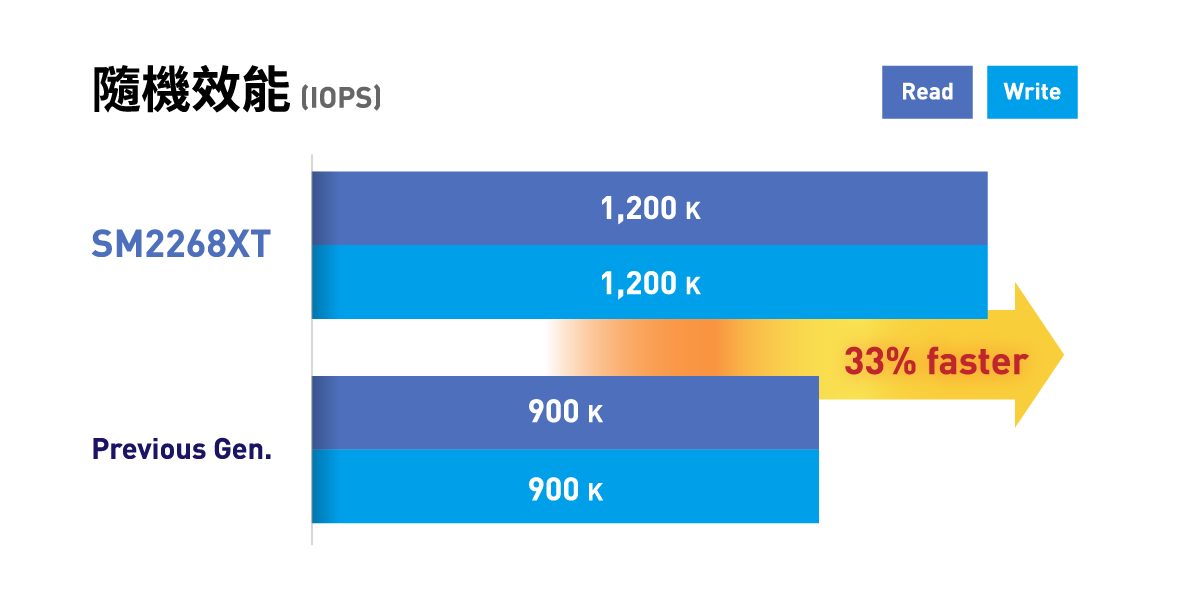

SM2268XT為業界首款支援 3200 MT/s NAND IO Speed的控制晶片

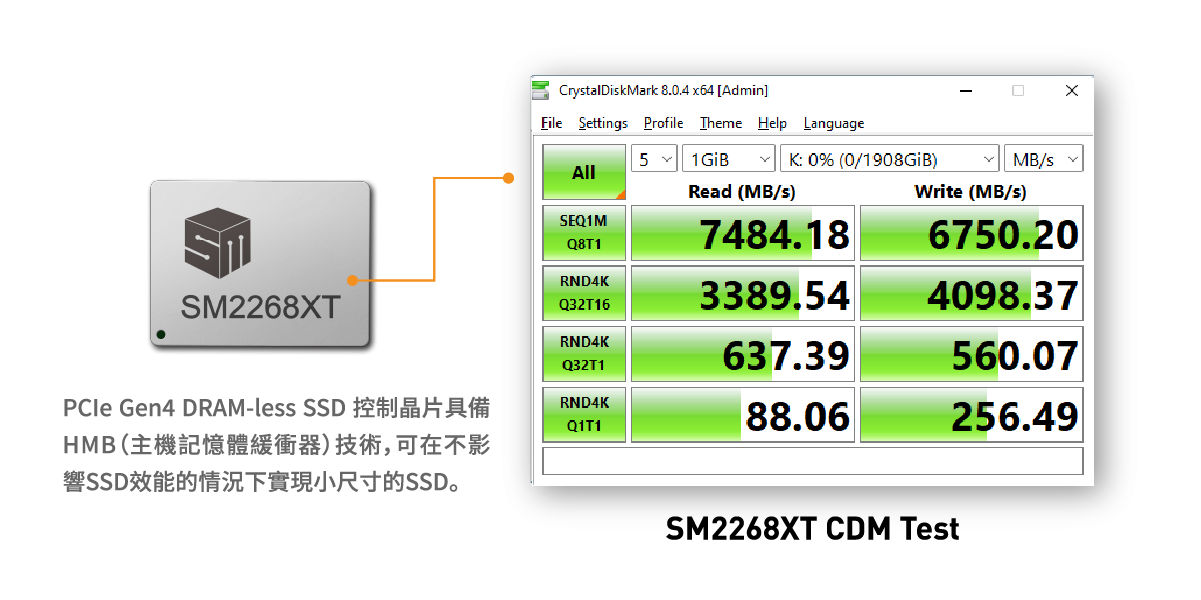

SM2268XT PCIe Gen4 DRAM-less SSD 控制晶片
為筆記型電腦提供絕佳的效能和低功耗

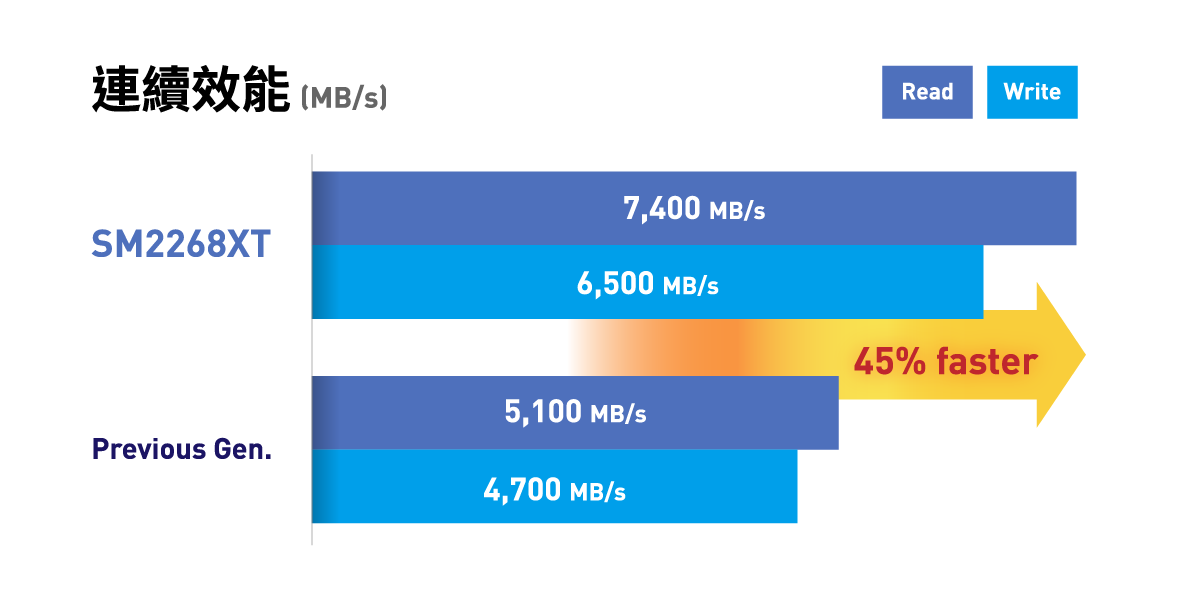

7 GB/s 連續讀取
6 GB/s 連續寫入
符合Intel Athena Project規範
想看更多 Silicon Motion的影片，請點SMI的 Youtube頻道
特色
- 擁有4通道/8通道傳輸的高效能快閃記憶體控制晶片
- 支援PCIe Gen4 x4 NVMe 1.4, Gen3 x4 NVMe 1.3與SATA 6Gb/s規格
- 超低功耗設計
- 端對端資料路徑保護
- 獨家NANDXtend® 錯誤碼修正 (ECC) 技術
- DRAM ECC 與 SRAM ECC
- 支援最先進的安全協定，包括AES 256、TCG 及 Opal Full-Drive 加密機制
- 全區均勻抹除(Global Wear Leveling)技術能有效延長固態硬碟使用壽命
- 彈性的快閃記憶體組態設定
- 強化ESD設計
- 內部電壓偵測電路系統
- 同步滿足商規及工規產品需求
技術
第八代NANDXtend®ECC技術
為3D NAND提供更具可靠性、高效能及低功耗的ECC技術
新一代NANDXtend®是慧榮科技專為3D NAND SSD產品設計需求，所獨家開發先進韌體技術。NANDXtend®三維解錯修正機制，結合了LDPC（低密度奇偶修正碼）及RAID Data Recover修正技術，能高速平行解碼並且精準修正錯誤。此項技術大幅強化3D NAND的P/E Cycle，為SSD產品帶來更長的使用壽命及穩定度，滿足客戶最佳市場口碑的SSD產品開發需求。
新一代 NANDXtend®包括搭載進階韌體演算法的 4KB LDPC 引擎，提供更高功率效率、解碼效率與修正能力，徹底保持一致的資料。並且甚至在錯誤位元隨著 NAND 快閃記憶體產品生命週期增加時，都能提供更優異的使用體驗。

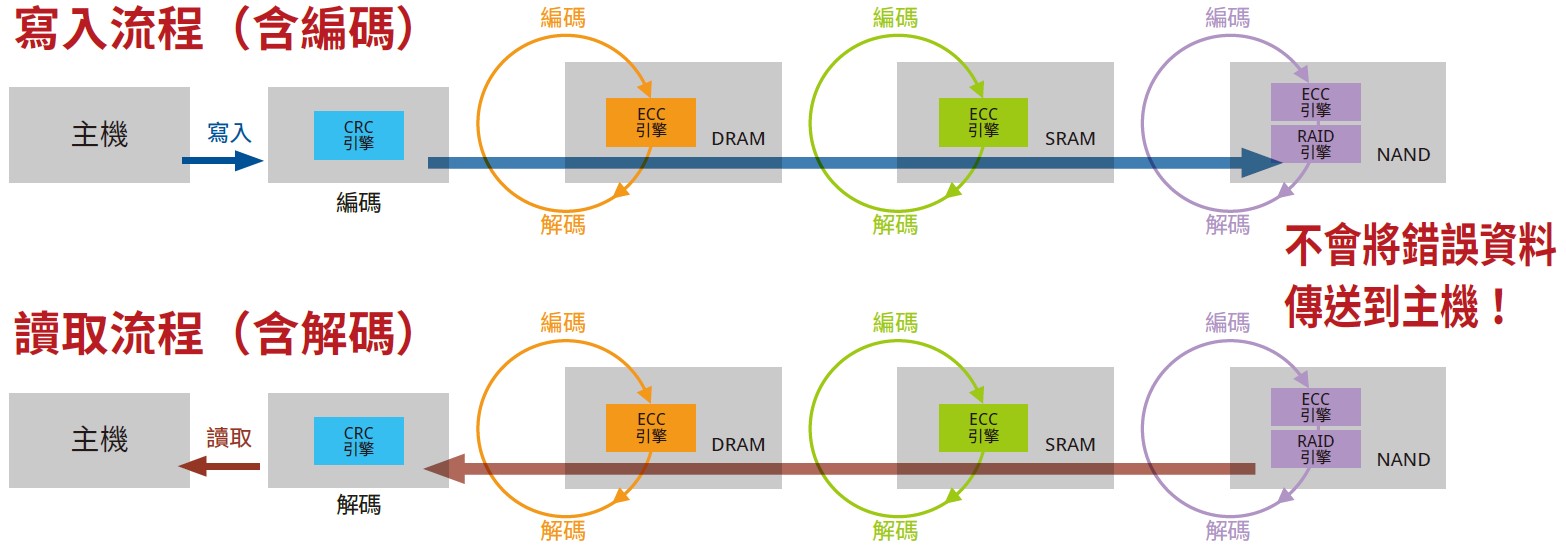

端對端資料路徑保護
SMI的SSD控制晶片使用復原引擎導入完整的資料錯誤偵測，在整個「主機至 NAND 至主機」的資 料路徑中提供增強的資料完整性。資料復原演算法可有效偵測 SSD 資料路徑中的任 何錯誤，包括硬體（即 ASIC）錯誤、韌體錯誤，以及 SRAM、DRAM 或 NAND 中產生的記憶體錯誤。
下載
白皮書
| 文件 | 下載 |
|---|---|
| 廣泛的OEM驗證: 確保SSD 穩定性、可靠性，以及資料保存耐久性 |  |
選購指南
| 檔案 | 產品 | 裝置標準 | Flash I/F | ECC 支援 | 電壓 | DRAM | TCG/AES | 封裝 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SM2268XT | PCIe Gen4 x4 NVMe 2.0 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||||
|
SM2269XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||||
|
SM2261XT | PCIe Gen3 x2 NVMe 1.3 |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP221L (9 mm x 6.7mm) |
||||||
|
SM2264 | PCIe Gen4 x4 NVMe 1.4 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA841 (15 x 15mm) |
||||||
|
SM2267 | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA484 (12 x 12mm) |
||||||
|
SM2267XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (11 x 7.7mm) |
||||||
|
SM2262EN | PCIe Gen3 x4 NVMe 1.3 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA472 (18 x 16mm) |
||||||
|
SM2263EN | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2263XT | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2259XT2 | SATA 6Gb/s (Revision 3.1) |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA (8x8 mm) |
||||||
|
SM2246EN | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2246XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | -- | -- | TFBGA144 (9 x 9mm) |
