概要
シリコンモーションは、コンシューマ・産業/組込みアプリケーション向けにパフォーマンス、コスト、フォームファクタのすべてにおいて非常に幅広い選択肢をもつクライアントSSDターンキーソリューションを提供いたします。
当社クライアントSSDコントローラは、SATA 3 から 主要メーカーの最新3D NAND を搭載したPCIe/NVME SSDs に対応しており、 ファームウェアを搭載した一連のパッケージで、お客様にはSSD製品をすみやかに市場に投入いただけます。
最新のコントローラファミリーは、PCIe Gen 4 テクノロジ向けに設計され、Gen4 性能を、データパスやEMI保護だけでなく、低消費電力、先進のエラー訂正も、フルに発揮できるよう最適化されています。
当社のGen 4 SSDコントローラは、業界を先取りする性能を提供しつつ、データセキュリティや電力管理においてOEM先の必要とする条件も満たしています。ハードウェアにおいても性能面での妥協なく、HMB(ホストメモリバッファ)機能を特色としています。
データセキュリティにおいては、Gen 4 コントローラはAES128/256 暗号化やTCG OPAL2.0に準拠し優れたデータ整合性を発揮、加えて、セキュアブートを特徴としています。
当社のNAND フラッシュに対する広範な知識、柔軟なASIC/ファームウェア設計、当社独自の NANDXtend エラー訂正技術と性能を最適化したRAID機能搭載のLDPCエンジンが、最新の、次世代の 3D NAND フラッシュに最大限のエラー訂正性能を提供しています。
シリコンモーションはPC OEM を新時代に
- PCIe Gen4 x4
- NVMe 2.0
- デュアルコア ARM R8 CPU
- 4 NAND チャンネル @3,200 MT/s
- ホストメモリバッファ(HMB) 対応
- PS3 <15mW
- PS4 (L1.2) <1.6mW
- TSMC 12nm プロセステクノロジー
- DRAMレス ASIC design(7x11mm パッケージ)
- セキュアブート
- Built-in AES 128/256 暗号化
- TCG Opal 2.0 準拠
- HMB データパス保護
- HMB データパス保護
- 8th NANDXtend® 4KB LDPC エンジン

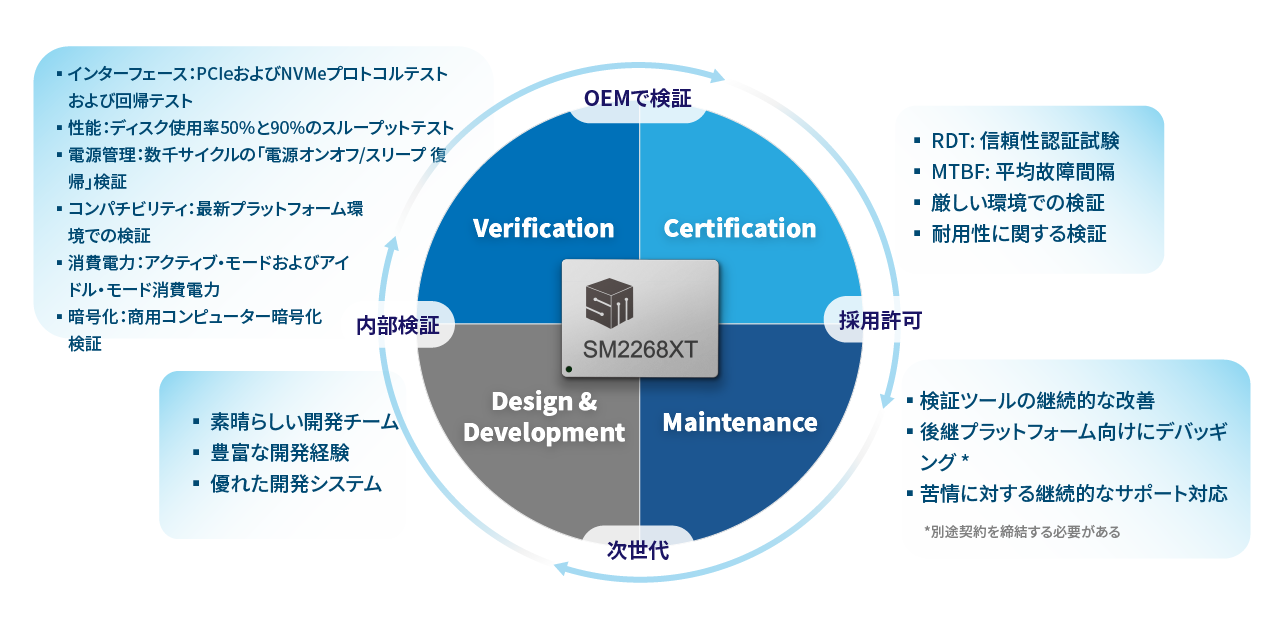

PC OEM SSD製品の検証プロセス

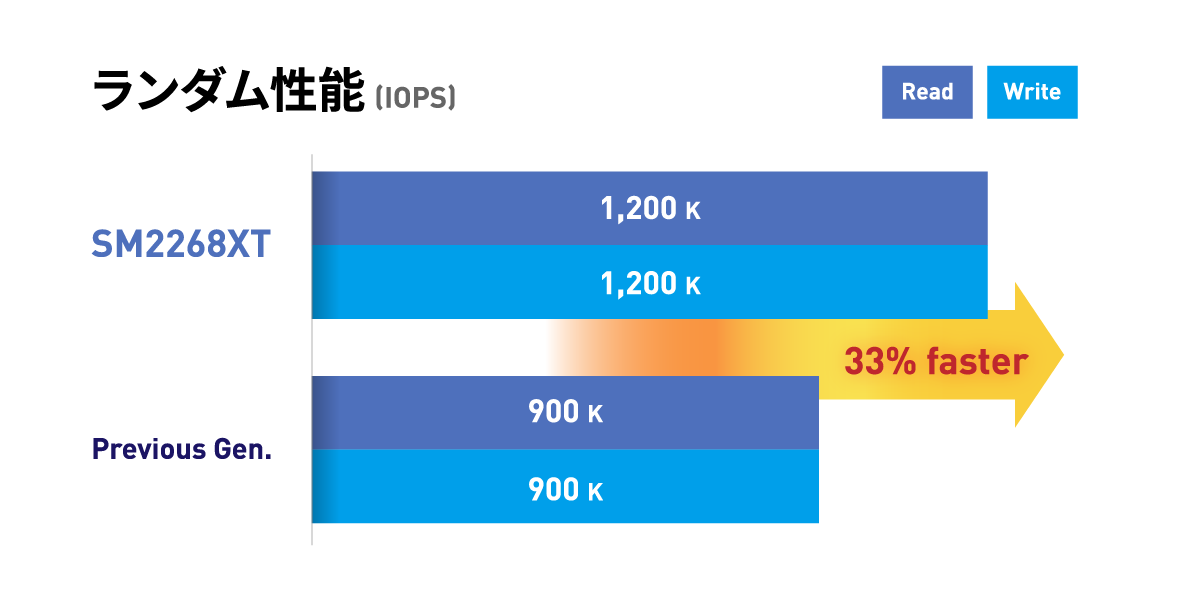

SM2268XT - 3200 MT/s NAND IO 速度をサポートする最初のコントローラー

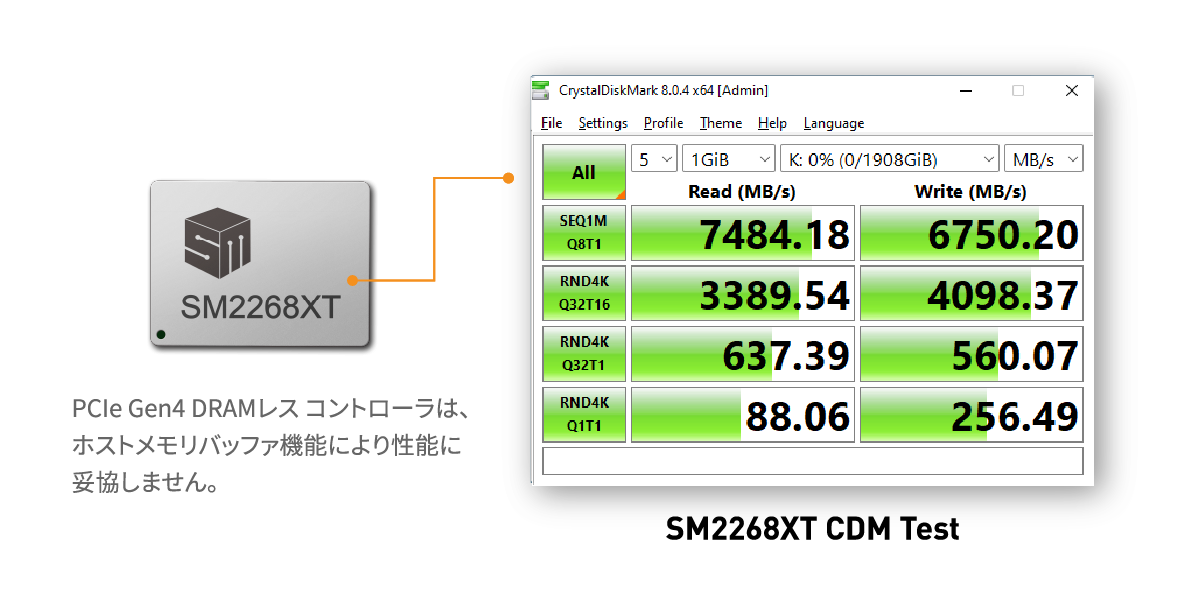

SM2268XT PCIe Gen4 DRMAレスSSD コントローラは、
ノートブックPC向けに性能や電力消費を最適化します。

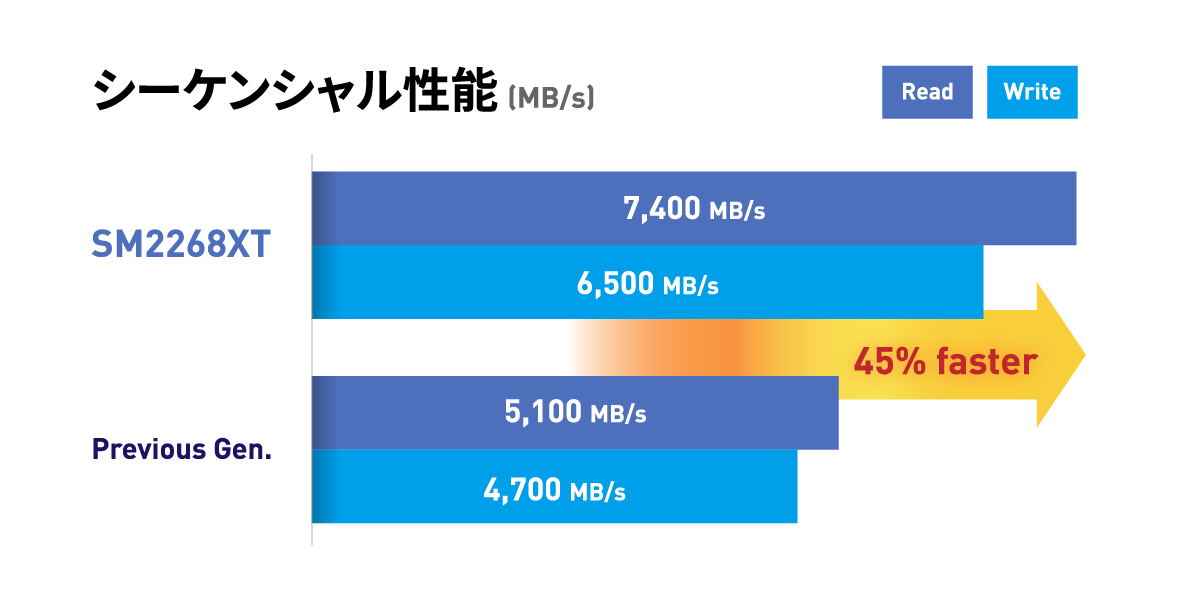

シーケンシャルリード7 GB/s Seq. まで
シーケンシャルライト 6 GB/s Seq. まで
インテル Project Athena 準拠
当社YouTube チャンネルには、多くのビデオを掲載しています。ご訪問をお待ちしています。
特徴
- 4チャンネル/ 8 チャンネルフラッシュインターフェースを備えた高性能フラッシュメモリコントローラ
- PCIe Gen4 x 4 NVMe 1.4、Gen3 x4 NVMe 1.3 および SATA 6Gb/s をサポート
- 超低消費電力
- エンドツーエンドデータパス保護
- 独自技術 NANDXtend エラー訂正とデータ保護技術
- DRAM エラー訂正と SRAM エラー訂正
- AES 256、TCG Opal含む最新のセキュリティプロトコルに準拠
- グローバルウェアレベリングにより製品ライフサイクルを延長
- 柔軟なフラッシュメモリ設定
- ESD 設計を強化
- 内部電圧検出
- コマーシャル/産業グレード両対応
テクノロジー
第8世代NANDXtend®ECCテクノロジー
3D NAND 向けの信頼性に優れた省エネECC テクノロジー
NANDXtend®は、3D NAND SSD のデザイン仕様に合わせて当社が開発した先進のファームウェア テクノロジーです。LDPC (低密度パリティ検査) と組み合わせた RAID データ リカバリー訂正テクノロジー、NANDXtend® 3段階エラー訂正アルゴリズムが、デコードしながら正確かつ高速にエラーを訂正します。これらのテクノロジーはして 3D NAND の P/E サイクルを向上、SSD の寿命を延長し、データの整合性を確保します。
最新の NANDXtend® には高度なファームウェア アルゴリズムを採用した 4KB LDPC エンジンが含まれており、優れた電力効率とデコーディング性能、訂正機能を実現することが可能です。これにより、安定したデータスルーアウトを保持し、NAND フラッシュの製品寿命期間を通してエラービット増加がみられる時もユーザーエクスペリエンスを高めます。

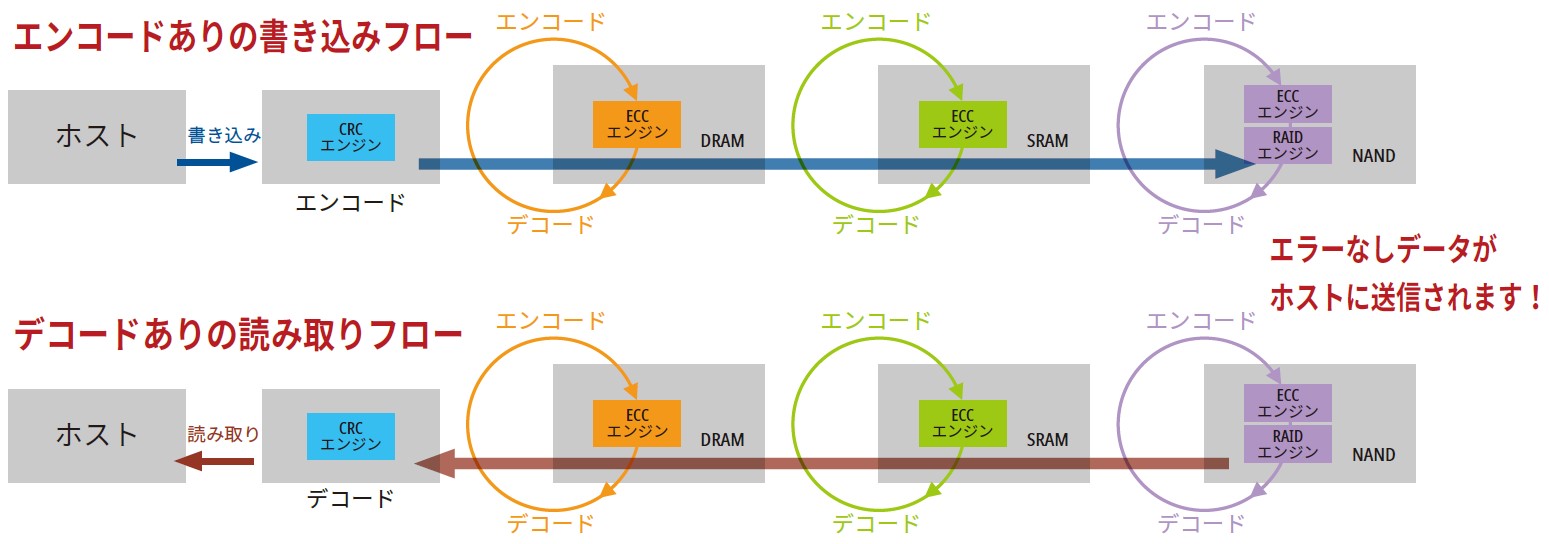

両端間の全パス保護
Silicon MotionのSSDコントローラソリューション にはリカバリーエンジンによるフルデータ エラー検出が組み込まれているため、ホスト-NANDホスト間のデータパスを通じてデータの整合性を完全に保持します。データリカバリー アルゴリズム は、SRAM、DRAM、NAND に生じるハードウェア（ASIC など）エラー、ファームウェアエラー、メモリエラーをはじめ、SSD データ パス内のエラーを効率的に検出します。
ダウンロード
ホワイトペーパー
| 文件 | ダウンロード |
|---|---|
| 幅広いOEM認証: SSDの安定性、信頼性、データ保存の耐久性を実現 |  |
セレクションガイド
| ファイル | 製品 | ホスト標準 | フラッシュ インターフェース | ECC サポート | 電圧サポート | DRAM | TCG/AES | パッケージ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SM2268XT | PCIe Gen4 x4 NVMe 2.0 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||||
|
SM2269XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (7mm x 11mm) |
||||||
|
SM2261XT | PCIe Gen3 x2 NVMe 1.3 |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP221L (9 mm x 6.7mm) |
||||||
|
SM2264 | PCIe Gen4 x4 NVMe 1.4 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA841 (15 x 15mm) |
||||||
|
SM2267 | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | FCBGA484 (12 x 12mm) |
||||||
|
SM2267XT | PCIe Gen4 x4 NVMe 1.4 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | FCCSP247 (11 x 7.7mm) |
||||||
|
SM2262EN | PCIe Gen3 x4 NVMe 1.3 |
8-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA472 (18 x 16mm) |
||||||
|
SM2263EN | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2263XT | PCIe Gen3 x4 NVMe 1.3 |
4-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2259XT2 | SATA 6Gb/s (Revision 3.1) |
2-CH | Configurable LDPC ECC | 1.8V/1.2V | -- | Yes | TFBGA (8x8 mm) |
||||||
|
SM2246EN | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | Yes | Yes | TFBGA288 (12 x 12mm) |
||||||
|
SM2246XT | SATA 6Gb/s (Revision 3.1) |
4-CH | Configurable BCH ECC | 3.3V/1.8V | -- | -- | TFBGA144 (9 x 9mm) |
