개요

USB 디스플레이/도킹 스테이션 SoC 솔루션인 SM768은 USB 인터페이스를 통해 4K UHD 해상도의 다중 디스플레이를 구현합니다. 공유 오피스, 회의실, 강의실 또는 호텔 등에서 USB 디스플레이 도킹 스테이션 어댑터로 사용하기에 이상적입니다.

Silicon Motion의 자체 개발 기술인 InstantView®를 이용, 도킹 스테이션의 사용자는 컴퓨터 화면을 다양한 외부 디스플레이로 즉시 출력할 수 있습니다. SM768 솔루션을 사용한 도킹 스테이션은 고성능 그래픽, 낮은 CPU 로딩 및 저전력이라는 장점을 모두 제공합니다. Silicon Motion의 CAT™ (Content Adaptive Technology 컨텐츠 적용 기술) 압축 기술은 높은 압축률을 제공하면서도, 호스트 컴퓨터의 CPU의 오버헤드를 낮은 수준으로 유지합니다.

Silicon Motion의 SM768을 토대로 한 USB 도킹 스테이션을 제작할 수도 있습니다. SMI는 최종 제품의 설계를 위한 레퍼런스 디자인을 제공하며, 이는 도킹 스테이션 제조사들이 새로운 제품을 개발 및 출시하는 시간을 단축시킬 수 있도록 해줍니다. SM768은 Microsoft Windows, Apple macOS 및 Linux 운영 체제의 모든 최신 버전을 지원하며, Android 및 ChromeOS를 지원합니다.

특징

  • CPU: ARM Cortex R5 프로세서
  • GPU: 128-bit 2D 그래픽 엔진으로 HW 커서, 비디오 오버레이, 알파 블랜딩 지원
  • 시스템 인터페이스: USB 3.0 장치 또는 PCI-E Gen2 x1/x2 레인
  • 싱글 칩으로 2x 독립 디스플레이 채널 진원
  • CAT (Content Adaptive Technology)를 이용, 적응형 압축 알고리즘을 통한 USB 디스플레이 가속 처리
  • 최대 지원 디스플레이 해상도
    ・4K (3840x2160) @30Hz
    ・HD(1920x1080) & 2K @60Hz
  • 디스플레이 모드: 확장(단일/이중), 클론, 가로/세로 모드
  • HDCP 지원 HDMI v1.4 트랜스미터(x1) 내장
  • 듀얼 CRT 350MHz DAC RGB 출력
  • 듀얼 채널LVDS
  • 듀얼 채널24-bit RGB/TTL 비디오 출력
  • 하드웨어 가속 비디오 디코딩 지원: H.264, MPEG 2/4, MJPEG 등
  • 싱글 패키지(MCM) 256MB DDR3 내장 옵션 제공 및 최대 1GB 외장 DDR 지원
  • 주변 기기(키보드, 마우스, 네트워크, 저장장치 등) 연결을 위한 4-포트 USB 2.0 호스트 및 허브 제공
  • I2S 지원(오디오)
  • 듀얼 I2C 및 SPI
  • Common IO: GPIO/UART/JTAG
  • 카메라 또는 기타 장치의 비디오 입력을 위한 ZV 포트(x2) 제공
  • 지원 소프트웨어
    ・Windows 7/8/10 (서버 포함, 32-bit 및 64-bit)
    ・macOS X
    ・Linux OS(Ubuntu, RedHat, SUSE 등)
    ・Android
    ・ChromeOS

기술

CAT™ (Content Adaptive Technology)

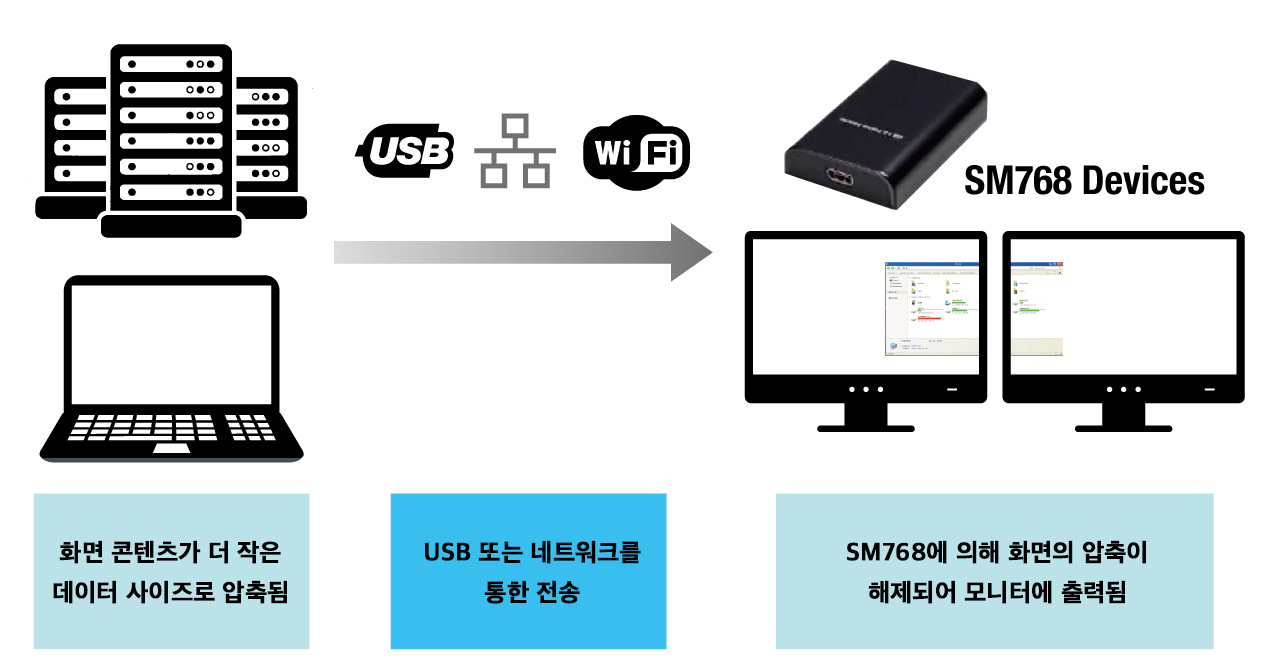

Silicon Motion의 CAT™(Content Adaptive Technology; 컨텐츠 적응 기술)는 다중 이미지/비디오 처리 알고리즘을 사용하여 디스플레이 데이터를 압축하고, 대역폭 사용을 최소화합니다. CAT는 또한 호스트 CPU의 자원 사용을 최소화하여 레이턴시를 낮추면서도 고품질 디스플레이를 구현합니다.

데스크톱 컨텐츠를 적응형 방식으로 처리하는 CAT 기술
  • 높은 압축률을 가진 MJPEG 코덱으로 그래픽/3D 이미지를 처리

  • 텍스트는 손실 없는 자체 개발 프로토콜을 이용하여 압축 처리

  • 영상은 본래의 압축 형식으로 전송되며, SoC의 HW 가속 디코더로 디코딩 처리

CAT 기술은 압축 작업의 상당량을 하드웨어 가속기로 오프로딩 처리하는 방식으로 더 빠른 작업이 가능하며, 동시에 CPU 부하를 최소화합니다. 이는 SM768 사용하는 CPU 자원을 매우 낮게 유지할 수 있게 해줍니다.

낮은 레이턴시
  • SM768 디스플레이 프로세스 파이프라인(압축 및 해제)은 레이턴시 절감에 최적화
  • Full HD 프레임에서의 디스플레이 레이턴시가 <16ms 수준

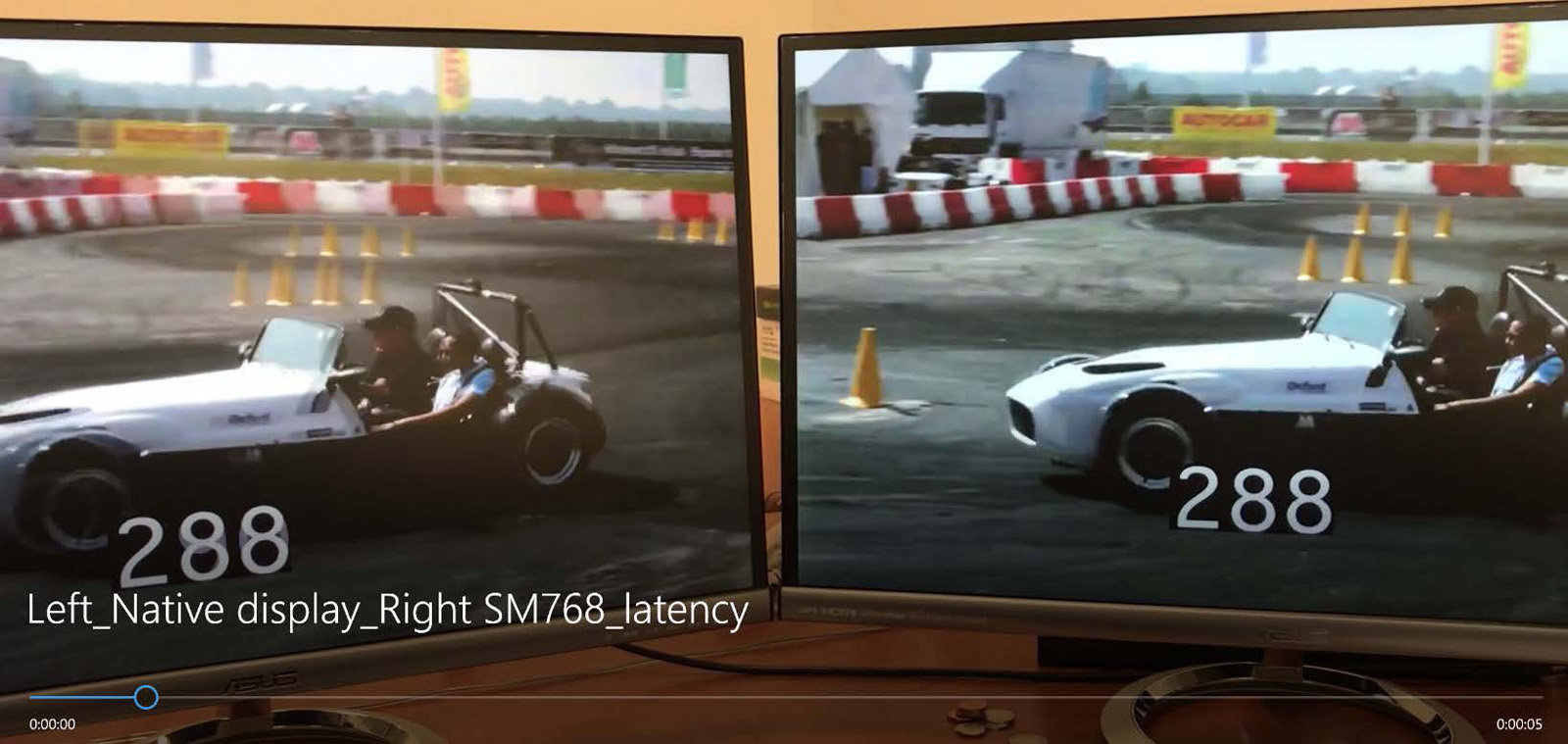

  • 테스트 결과 무선 Miracast와 유사한 측정치가 도출됨. 아래 예시된 테스트 이미지 참고: 좌측 모니터는 네이티브 디스플레이를, 우측은 SMI Display SOC를 예시. 두 모니터 모두, 초당 60배 증가하는 프레임 개수를 가진 동일한 비디오 클립을 출력하도록 복제하여 테스트 수행
  • 테스트 결과 두 모니터 모두에서 항상 동일한 프레임이 출력됨. 이는 레이턴시가 최소 수준으로 유지되며, 그 차이가 육안으로 식별이 불가한 수준임을 의미함

USB-디스플레이 브릿지를 위한 포괄적인 시스템 솔루션

경쟁 솔루션과 비교할 때, SMI Graphics SoC는 사용자 경험에 영향을 주지 않으면서도 훨씬 더 낮은 호스트 CPU 사용율을 제공합니다. 뿐만 아니라, CAT 압축 기능이 제공하는 탁월한 이미지 품질, 듀얼 디스플레이 모드에서의 낮은 레이턴시, 낮은 전력 소비량 및 초소형 설계 특성 또한 특징적입니다. Silicon Motion이 채택한 아키텍처는 OEM이 외장 컴포넌트에 의존하지 않고서도 다양한 도킹 스테이션 제품이나 기타 다른 제품 설계를 구현할 수 있도록 지원합니다.

SM768 내부에서는 실시간 운영 시스템 뿐만 아니라 USB 및 CAT 소프트웨어가 운영되고 있습니다. 이는, 가정, 사무실, 상점 및 공장 등에서 사용하는 다양한 유형의 컴퓨팅 장비의 유연성, 편의성 및 휴대성을 개선시킬 수 있는 다양한 최신 도킹 스테이션 및 동글 설계를 지원할 수 있다는 의미입니다. SM768 장치는 다른 유형의 호스트에 사용할 수 있도록 PCI-e 인터페이스를 지원하며, 이는 OEM이 USB 시장 및 기타 응용에 적합한 설계를 개발할 수 있도록 지원합니다.

InstantView®

USB 도킹 스테이션의 플러그-앤-플레이 지원

Silicon Motion은 디스플레이 드라이버 없이도 호스트의 컨텐츠를 모든 유형의 디스플레이로 끊임 없이 출력하는 InstantView 소프트웨어 애플리케이션을 개발했습니다.

Instantview Logo
Instantview Screen

InstantView 는 호스트 컴퓨터에서 운영되는 애플리케이션으로, 도킹 스테이션이 USB로 연결되면 호스트 컴퓨터에서 자동으로 구동됩니다. InstantView 애플리케이션이 도킹 스테이션과 연결을 마치면, 컴퓨터 화면에 안내 화면이 표시됩니다. 이 화면에 표시된 Connect 버튼을 클릭하면 단일/듀얼 디스플레이 장치에 컴퓨터 화면을 즉시 출력할 수 있습니다. InstantView를 이용한 디스플레이 연결 시 지연이 전혀 없으며, 드라이버나 기타 소프트웨어 설치도 필요 없어, 사용자는 플러그-앤-플레이와 동일한 효과를 누릴 수 있습니다.

InstantView는 디스플레이 장치로의 즉각적인 미러링을 지원하며, 디스플레이 확장 옵션 또한 제공합니다. 디스플레이 확장 옵션 사용 시, InstantView 애플리케이션은 사일런트 설치를 통해 해당 디스플레이의 드라이버를 설치하게 되며, 이를 통해 향상된 듀얼 디스플레이 기능이 사용자에게 제공됩니다. 미러링 및 디스플레이 확장 옵션을 사용할 경우, 디스플레이의 모든 작동은 InstantView의 직관적이고 편리한 사용자 인터페이스를 통해 제어할 수 있으며, 따라서 사용자들은 디스플레이 운영과 관련하여 더 이상 IT 인력의 지원에 의존할 필요가 없습니다. InstantView에 대해 더 알아보기
