简介

慧荣科技的 SM768 USB 显示/扩展坞解决方案可通过 USB 接口让多台显示器以 4K 超高清显示。目标应用包括在共享办公室、会议室、教室或酒店中使用的 USB 显示扩展坞适配器。

SM768 的 USB 扩展坞解决方案,结合高图形性能以及低功耗,搭载 CAT™(内容自适应技术)压缩技术提供高压缩率,同时对主机 CPU 降低处理负载。慧荣科技开发的技术 InstantView®,可让拓展坞的用户可以立即将计算机屏幕镜像到任何外接显示器,而无需安装显示驱动程序。

慧荣科技采用 SM768 的 USB扩展坞解决方案现已上市并且兼容于所有最新版 Microsoft Windows、Apple macOS 和 Linux 操作系统、Android 和 ChromeOS。慧荣科技同时提供参考设计套件,做为终端产品设计的简单设计方案,有助于扩展坞制造商缩减开发时间,并缩短新产品设计的上市日程。

想看更多慧荣科技的视频,请点 慧荣科技B站。

特点

  • CPU:ARM Cortex R5 处理器
  • GPU:128 位 2D 图形引擎支持硬件指针、视频覆盖和 Alpha 混合
  • 系统接口:USB 3.0 设备或 PCI-E Gen2 x1/x2 通道
  • 单芯片中 2x 独立显示通道
  • CAT(内容自适应技术)可通过自适应压缩算法加速 USB 显示
  • 显示分辨率高达
    ・4K (3840x2160) @30Hz
    ・HD(1920x1080) 和 2K @60Hz
  • 显示模式:扩展桌面单/双视图、克隆、纵向/横向模式
  • HDCP内建 1x HDMI v1.4 输出并支持 HDCP
  • 双 CRT 350MHz DAC RGB 输出
  • 双通道 LVDS
  • 双 24 位数字 RGB/TTL 视频输出
  • 硬件加速视频解码器:H.264、MPEG 2/4、MJPEG 等
  • 单一封装中嵌入式 256MB DDR3 的选项 (MCM)。支持最高 1GB 的外部 DDR
  • 为外设集成 4 端口 USB 2.0 主机和集线器:键盘/鼠标/网络/存储设备
  • 支持 I2S 音频
  • 双 I2C 和 SPI
  • 通用 IO:GPIO/UART/JTAG
  • 两个 ZV 端口以捕捉从相机或其他设备传入的视频
  • 软件支持
    ・Windows 7/8/10 和服务器,32 位和 64 位
    ・macOS X
    ・Linux OS(Ubuntu、RedHat、SUSE 等)
    ・Android
    ・ChromeOS

技术

CAT™(内容自适应技术)

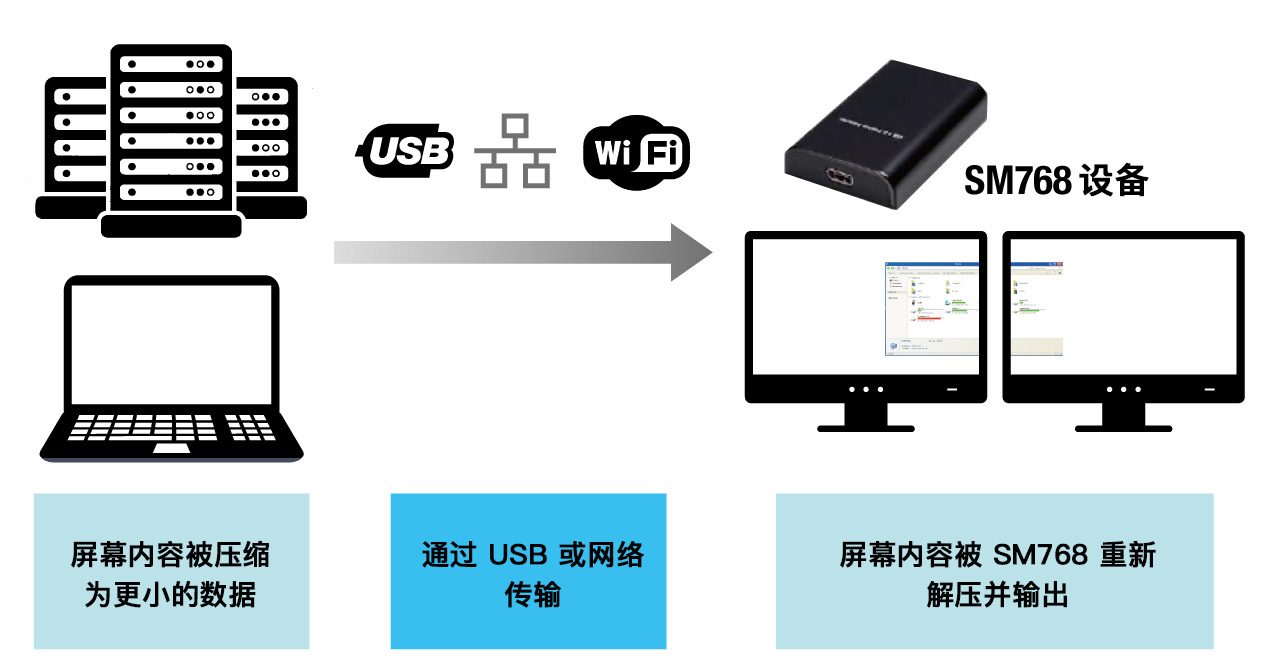

慧荣科技的 CAT™(内容自适应技术)采用多重影像 /视频处理算法压缩显示内容来降低所需的带宽。同时,CAT 以低 CPU 使用量来达成低延迟和高画质显示。

CAT 自适应地处理桌面内容
  • 图形/3D 图像通过高压缩率 MJPEG 编解码器进行处理
  • 文字将通过无损协议进行压缩
  • 视频将以原始压缩格式传输,并以 SoC 加速的解码器进行解码

通过将大量的压缩工作下放到硬件加速器,CAT 技术会运行得更快,CPU 的负载也会减轻。与其他相比,SMI CAT 的负载减少了 40%~70%。

低延迟
  • SM768 显示处理通道(压缩和解压缩)是降低延迟的理想技术
  • 全高清帧的显示延迟 < 16ms
  • 以下实验室测试图像显示了与 Wireless Miracast 类似的测量。左监视器为本机显示,右监视器为 SMI 显示 SOC。两个监视器都被克隆以显示相同的视频片段,且该片段的帧计数每秒增加 60 次
  • 结果显示两台监视器在任何时候都显示相同的帧,这意味着延迟达到最小,且差异对人眼而言不明显

适用于 USB 连接至显示器桥接的全面系统解决方案

与其他相比,慧荣科技图形 SoC 提供低的主 CPU 负载,取得用户体验。这受益于 CAT 压缩功能提供的图像质量、双显示器模式中的低延迟、低功耗和紧凑尺寸。慧荣科技选择的架构还可让 OEM 厂家只需几个外部组件即可实现完整的扩展坞和其它产品设计。

USB、CAT 软件及实时操作系统可在 SM768 中运行。使得此产品能够支持新的扩展坞和USB外置设备,为家庭、办公室、商店和工厂中各类计算设备带来灵活性、易用性和便携性。另外值得注意的是,部分 SM768 设备还提供了 PCI-e 接口以配合其它类型的主机使用,让 OEM 厂家能够为 USB 市场和其它应用领域开发设计。

InstantView®

为USB扩展坞提供即插即用的显示镜像

慧荣科技还开发了一个新的 InstantView软件应用程序,该应用程序可以无缝配置主机内容以在任何显示器上查看,而无需显示驱动程序。

Instantview Logo
Instantview Screen

InstantView 软件是在主机上运行的应用程序。与扩展坞建立 USB 连接后,将在主机上自动启动。将已安装 InstantView 应用程序的计算机连接到扩展坞后,计算机屏幕上将出现欢迎消息。通过点击“连接”按钮,用户可以立即将计算机屏幕镜像链接到扩展坞的单显示或双显示输出。提供给客户“即插即用”的使用体验:没有延迟,也不需要安装驱动程序或其他软件。

InstantView软件支持即时屏幕镜像显示和拓展显示。此扩展显示选项的操作包括 InstantView 软件显示驱动程序的无提示安装,然后用户可以使用增强的双显示功能。无论用户选择镜像显示还是扩展显示选项,整个显示操作都通过直观且人性化的 InstantView 用户界面进行控制。无需专业IT支持人士介入。 了解更多关于 InstantView
