简介

随着当今汽车中的电子组件和数据呈指数级增长,汽车制造商现在已开始采用 PCIe NVMe SSD,在未来几年内将会广泛实现其应用。


慧荣科技的最新车用 PCIe NVMe SSD 控制器,符合 PCIe Gen4 规范和其创新的硬件功能设计,完美展现Gen4的超高性能和低功耗特性,结合慧荣独家的错误码修正 (ECC) 技术、数据路径和 EMI 保护,提供完整、稳定的数据保护,满足存储设备所需的高效稳定需求。


采用 12 奈米制程,能够大幅提升数据传输速率、降低功耗并提供更严密的数据保护,为汽车应用提供超高性能及可靠性,包括用于车用存储的高性能 PCIe NVMe SSD 解决方案。配备内置SR-IOV 功能的主控芯片,是车用级存储装置的理想选择,最多可同时支持多达八台虚拟机(VM)提供直接的高速 PCIe 接口。



引领汽车应用的未来:集中式架构

随着汽车导入ADAS、自动驾驶等其它智能技术的进化,汽车正快速演变成为一台移动式数据中心。未来迈向高度自动驾驶时代,车用设计也将朝向集中式开发。集中式架构的想法是把所有电子系统集成到一个中央控制的平台,这需要高端的传输系统及各种存储应用。


在采用 PCIe 总线的高速数据网络中实施虚拟化时,SR-IOV 可实现更强大的软件功能及更轻松的远程管理,并且能够经由导入 SSD 主控芯片的专用虚拟功能 (VF) 以高速、直接独立连接到每台虚拟机 (VM)。在未来汽车的应用上,透过PCIe的SRIOV技术以多个实体与虚拟架构,在集中式架构将多个 ECU 模块直接连接单一车用SSD。

我们的PCIe Gen4 SSD控制器为汽车行业提供的竞争优势:

数据路径保护
  • 端对端数据路径保护
  • SRAM ECC 用于 SRAM 软/硬错误
TSMC车用服务包
  • 加强制程控管和报废标准
  • 记录和故障分析
宽温和电压支持
  • -40°C至+85°C(3级)
  • -40°C至+105°C(2级)生产测试
  • 高压 SRAM 测试
支持车用可追溯性要求
  • 主控芯片晶圆使用动态密码存储独有标识符,用于追踪晶圆图或晶圆批量
Silicon Motion 在车用市场的贡献

AECC
AEC-Q100 3/2级别认证
ISO 26262
ASPICE 认证

作为全球领先的 NAND 闪存控制器供应商,我们致力于提供广泛的高性能解决方案,满足最严格的质量、可靠性及安全性设计要求。正因如此,慧荣科技加速入车用边缘运算联盟(AECC) ,透过与AECC的跨产业会员的互动与合作,确保 PCIe Gen4 标准和新技术可满足未来车用环境安全可靠的需求。

特点

卓越的数据完整性和安全性
  • AES 128/256 自我加密驱动器 (SED) 并符合 TCG Opal 规范
  • 第七代 NANDXtend® 技术确保更佳的数据完整性
超低功耗设计
  • 支持于 VCCQ 1.2V/1.8V运作的快闪装置
  • 低于2mW的最低功耗
内置 SR-IOV 功能
  • 最多支持八个虚拟机
  • 多个Namespace和固件插槽
全方位的汽车行业认证
  • 符合 AEC-Q100 2/3 级别认证和 ASPICE
  • 符合 ISO 9000/9001、26262 功能安全标准

技术

用于汽车存储的内置 SR-IOV 功能

以接近原生存储的速度,在多个 ECU 之间共享单个存储资源配置
SR-IOV 架构应用虚拟化的概念,这使其可以灵活地在任何受支持的硬件“目标”上运行 VM,并优化可用硬件资源的使用。最终效果为降低硬件成本:与较旧的非虚拟化系统相比,实现了虚拟化系统的数据中心可以用更少的服务器执行更多的计算操作。

虚拟化架构的优势在于数据传输不再需要通过虚拟机监控程序(虚拟机管理器或 VMM)进行路由,从而消除了将软件代码从 PCIe 格式转换为虚拟机监控程序格式并再次转换回来所造成的延迟。同时也减轻了运行虚拟机监控程序 CPU 的负担。

慧荣科技的 SSD 控制器提供内置 SR-IOV 功能并支持多达 8 个 VM,这些 VM 可以通过 SSD 控制器中实现的专用虚拟功能 (VF),直接高速且独立地连接到每个 VM。


TSMC 12nm FinFET 制程技术

我们的主控芯片采用先进架构12 nm制程技术,为车用级SSD应用提供超高性能及可靠性,并大幅提升数据传输速率、更低功耗及提供更严密的数据保护。

第七代NANDXtend®ECC技术

为3D NAND提供更具可靠性、高性能及低功耗的ECC技术
新一代NANDXtand®是慧荣科技专为3D NAND SSD产品的需求设计,所独家开发的先进固件技术。NANDXtand®三维解错修正机制,结合了LDPC(低密度奇偶修正码)及RAID Data Recover修正技术,能高速平行译码并且精准修正错误。此項技術大幅强化3D NAND的P/E Cycle,为SSD产品带来更长的使用寿命及稳定度,满足客户设计出最佳市场口碑的SSD产品。

新一代 NANDXtend®包括搭载高级软件算法的 4KB LDPC 引擎,提供更高功率效率、解码效率与纠错能力,以保持整个数据的一致性。并且甚至在错误位随着 NAND 闪存产品生命周期增加时,都能提供更优异的用户体验。

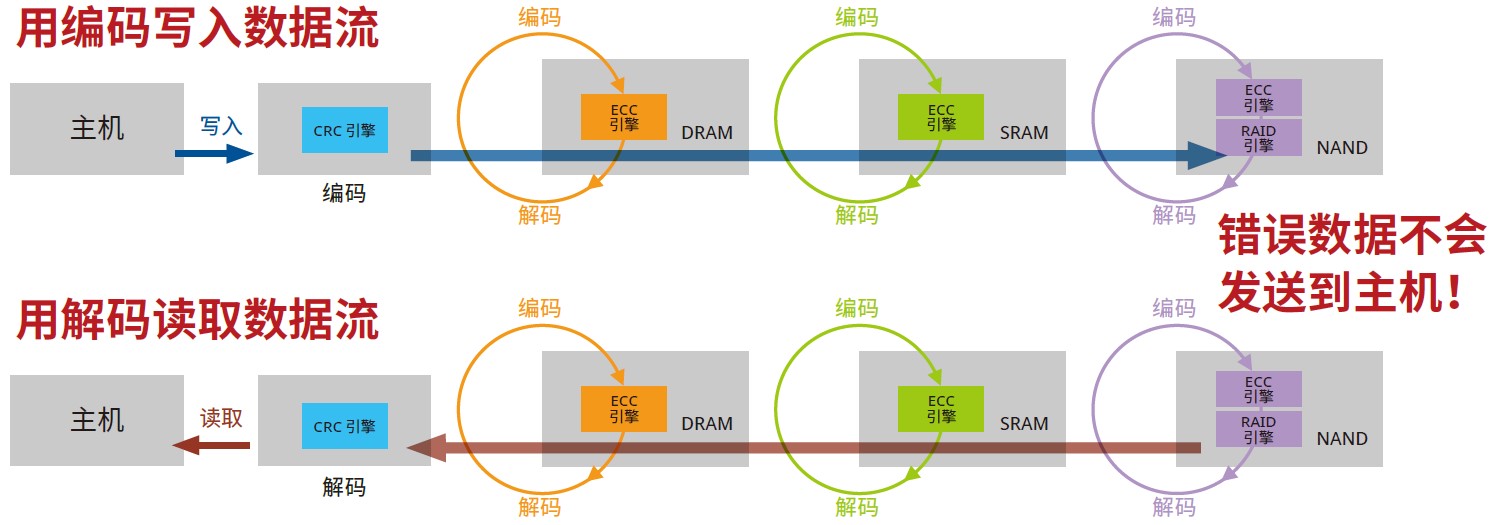

端对端数据路径保护

SMI 的 SSD主控芯片将全面的数据错误检测与恢复引擎结合在一起,为整个“主机至 NAND 至主机”数据路径提供更强的数据完整性。数据恢复算法可有效检测 SSD 数据路径中的任何错误,包括 SRAM、DRAM 或 NAND 中出现的硬件(如 ASIC)错误、固件错误和内存错误。

加速车用存储创新
更多

选购指南

文件 产品 装置标准 闪存界面 DRAM ECC 支持 容量 SR-IOV 支持 温度
SM2264XT-AT PCIe Gen4 x4
NVMe 1.4
8-CH -- Configurable LDPC ECC 32GB to 1TB Yes -40°C to 85°C/
-40°C to 105°C
SM2263XT-AT PCIe Gen3 x4
NVMe 1.3
4-CH -- Configurable LDPC ECC 32GB to 1TB -- -40°C to 85°C/
-40°C to 105°C
